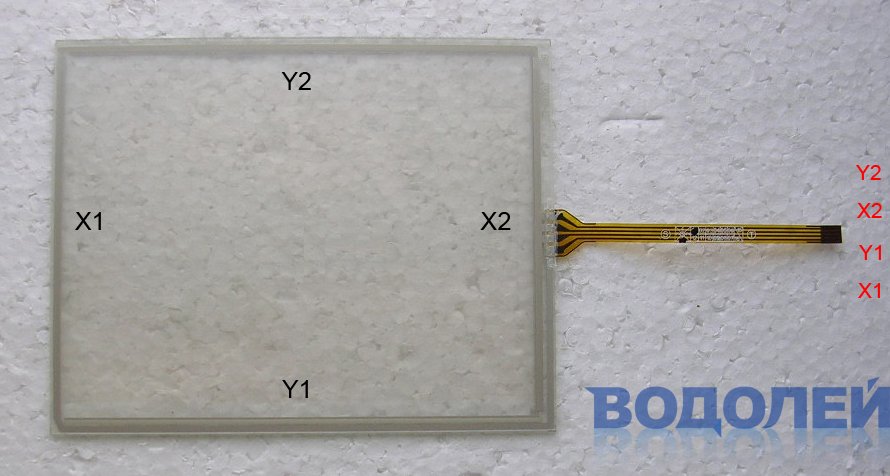

Сенсорная панель Touchscreen (5,7") 05701 (132 х 105 мм)
| Диагональ: | 6,0'' |
|---|---|

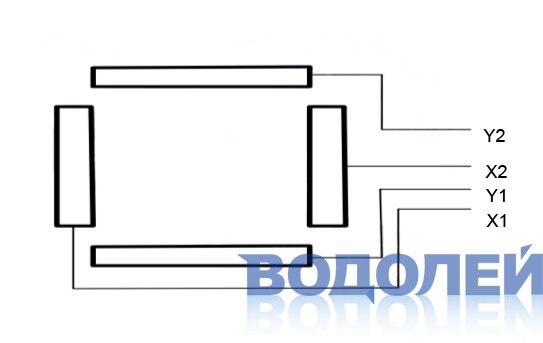

| Координаты: | Y2-X2-Y1-X1 |
| Место шлейфа: | Сбоку |
| Длина: | 132,5 мм |
| Ширина: | 104,8 мм |
| Вес: | 43,0 г |
С клеевым слоем по краям
Длина шлейфа - 80 мм (контакты вниз)
Ширина шлейфа - 5 мм / Шаг - 1,0 мм
Расположение шлейфа - слева, 52,5 - ш - 52,5 (мм)
Размер сенсора: 132,5 х 104,8 х 1,6 мм
Видимая область: 123 х 104 мм
Активная область: 115 х 87 мм
Применение: Станки / Промоборудование
Ш4Я1С4
Шлейф имеет шаг контактов 1,0 мм и сделан под разъем на плате.
Расположение контактов шлейфа - вниз от рабочей поверхности сенсорной панели.
Чередование контактов на шлейфе: X1 - Y1 - X2 - Y2
Сопротивление по координате Y в пределах 300 Ом
Сопротивление по координате X в пределах 580 Ом
******************************************************************************
