Сенсорная панель Touchscreen (5,6") ST-056001 (125,8 х 98,4 мм)
| Диагональ: | 6,0'' |
|---|---|
| Координаты: | X1-Y1-X2-Y2 |
| Место шлейфа: | Снизу в центре |
| Длина: | 125,8 мм |
| Ширина: | 98,4 мм |
| Вес: | 40,0 г |
Длина шлейфа - 80 мм
Ширина шлейфа - 5 мм / Шаг - 1,0 мм (контакты вверху)
Расположение шлейфа - снизу, 54.4 - ш - 71,4 (мм)
Размер сенсора: 125,8 х 98,4 мм
Видимая область: 119 х 90 мм
Активная область: 116 х 87 мм
Применение: Станки / Промоборудование
Ш4Я1С4
Шлейф имеет шаг контактов 1,0 мм и сделан под разъем на плате.
Расположение контактов шлейфа - вверх от рабочей поверхности сенсорной панели.

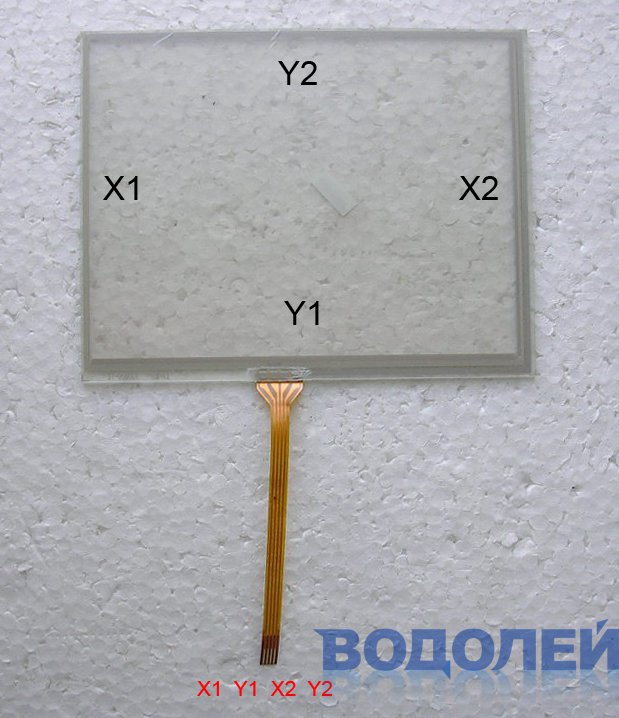

Порядок чередования контактов шлейфа: X1 - Y1 - X2 - Y2
Сопротивление по координате Y в пределах 280 Ом
Сопротивление по координате X в пределах 550 Ом
