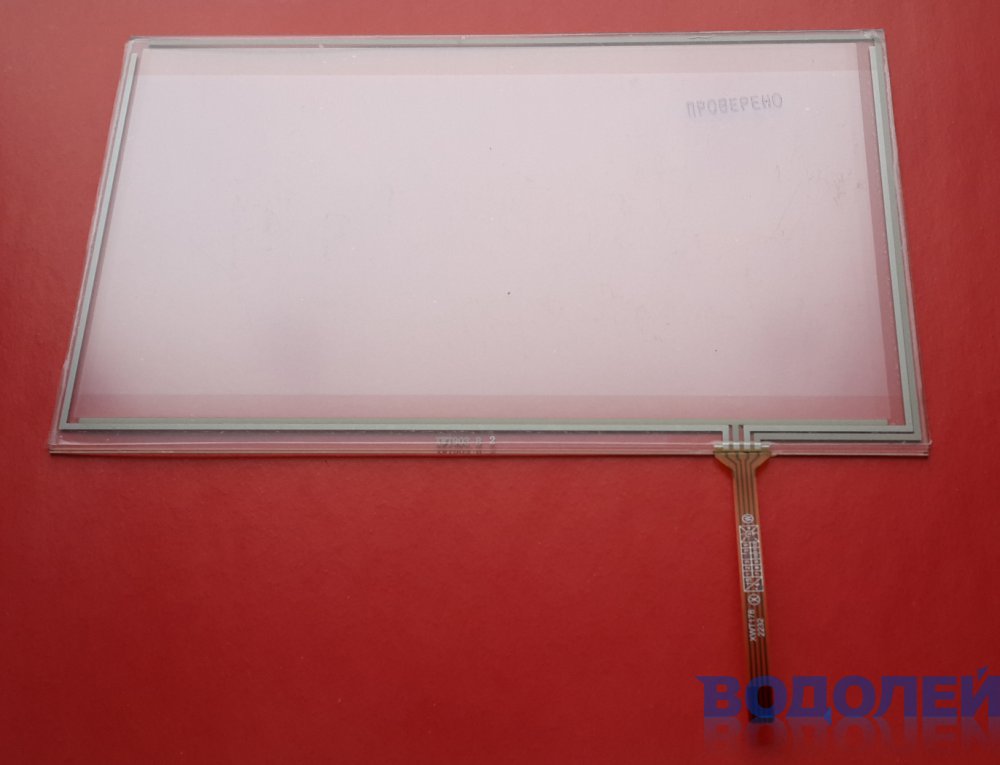

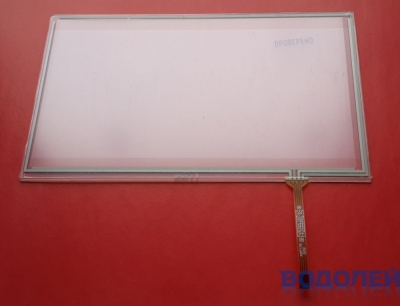

Сенсорная панель Touchscreen (8,0") XWT1251 (192 х 116,7 мм)

Диагональ:8,0''
Координаты:X1-Y1-X2-Y2
Место шлейфа:Снизу справа
Длина:192,0 мм
Ширина:116,7 мм
Высота:1,5 мм
Вес:71,0 г


Шлейф: XWT185  2294
Длина шлейфа - 60 мм
Ширина шлейфа - 5 мм / Шаг - 1,0 мм (Контакты - вниз)
Расположение шлейфа - снизу, справа: 160 - ш - 32 (мм)
Размер сенсора: 192 х 116.4 х 1,6 мм
Видимая область: 182 х 105 мм
Активная область: 175 х 98 мм
Применение: GPS, AvtoDVD, Планшеты, E-book

Шлейф имеет шаг контактов 1,0 мм и сделан под разъем на плате.
Расположение контактов шлейфа - вниз от рабочей поверхности сенсорной панели.

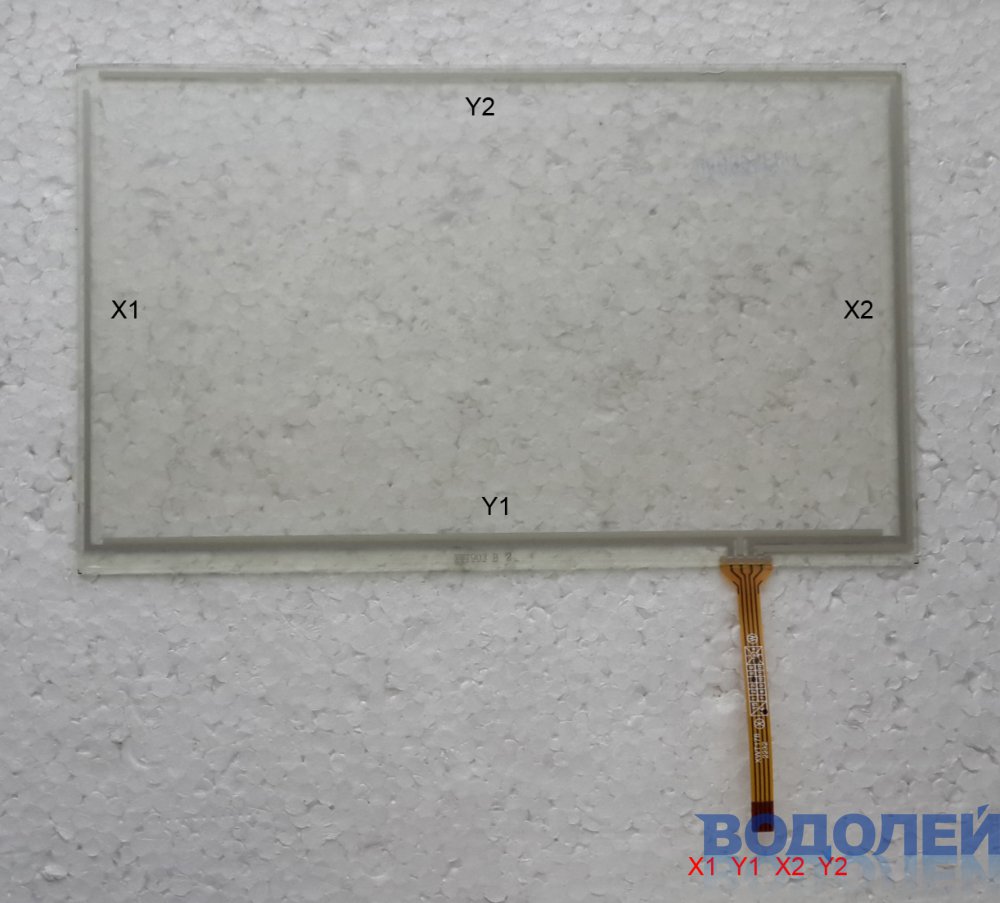

Порядок чередования контактов шлейфа: X1 - Y1 - X2 - Y2

Сопротивление по координате Y  в пределах  340...700 Ом
Сопротивление по координате X  в пределах 800 Ом

Сенсорная панель Touchscreen (8,0) XWT1251 (192 х 116,7 мм)

Под заказ
Опт - 0,00

Задать вопрос

Наличие Поступление Аналоги

Проверка резистивного тачскрина (69.63 Kb)
