Сенсорная панель Touchscreen (7,0") ST-69501 (166 х 92,5 мм)
| Бренд: | Pioneer |
|---|---|
| Диагональ: | 7,0'' |
| Координаты: | X1-Y1-X2-Y2 |
| Место шлейфа: | Снизу в центре |
| Длина: | 166,0 мм |
| Ширина: | 92,4 мм |
| Высота: | 1,4 мм |
| Вес: | 48,0 г |
Длина шлейфа - 80 мм
Ширина шлейфа - 5 мм / Шаг - 1,0 мм (под разъём, конт. вниз)
Расположение шлейфа - снизу, 83 - ш - 83 (мм)
Размер сенсора: 166 х 92,5 х 1,4 мм
Видимая область: 160 х 85 мм
Активная область: 152 х 78 мм
Полный аналог: HST-TPA7.1BG
Аналоги:
P112 / P122 - (X1-Y1-X2-Y2)
K213 - PIONEER - (Y2-X1-Y1-X2)
K214 - KENWOOD DDX6053BT (~165*92 mm) - (Y2-X1-Y1-X2)
Применение: Автомагнитолы, автонавигаторы.
Ш3Я3С2

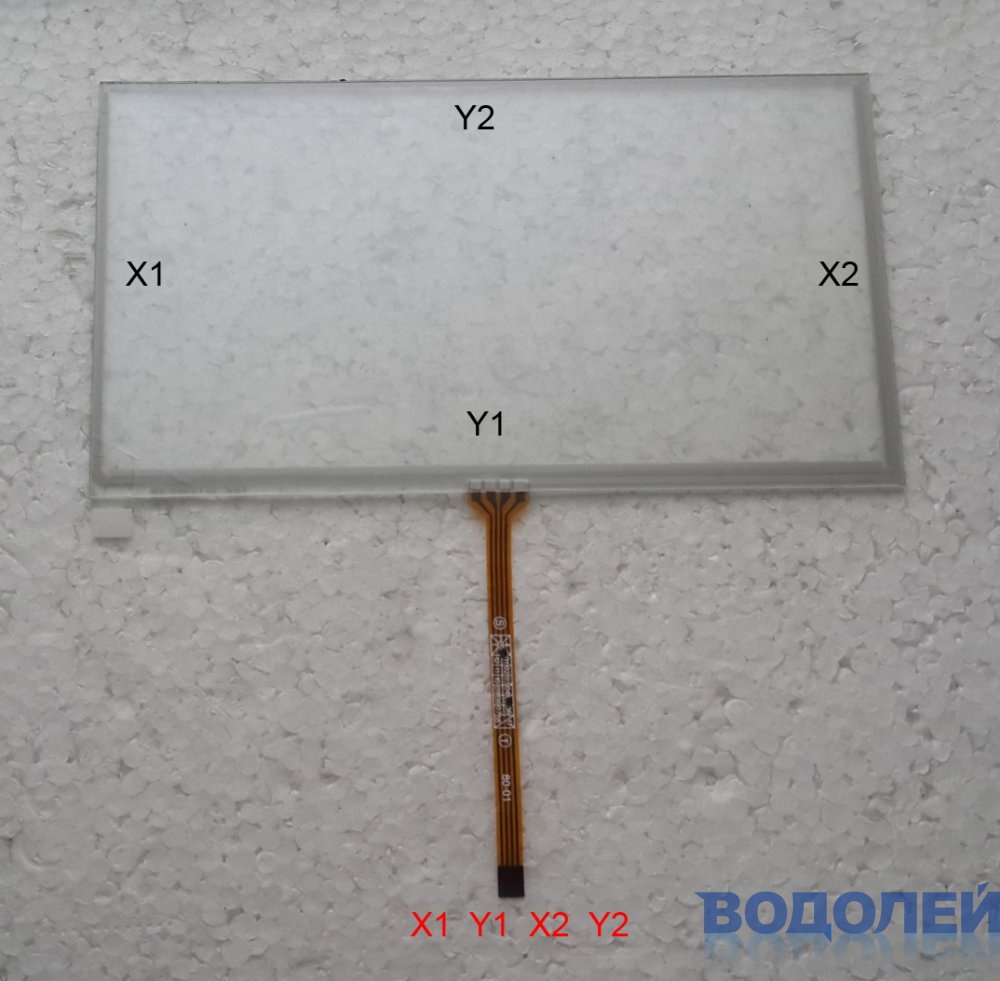

Чередование контактов на шлейфе: X1-Y1-X2-Y2
Сопротивление по координате Y в пределах 230 - 270 Ом
Сопротивление по координате X в пределах 780 - 870 Ом
