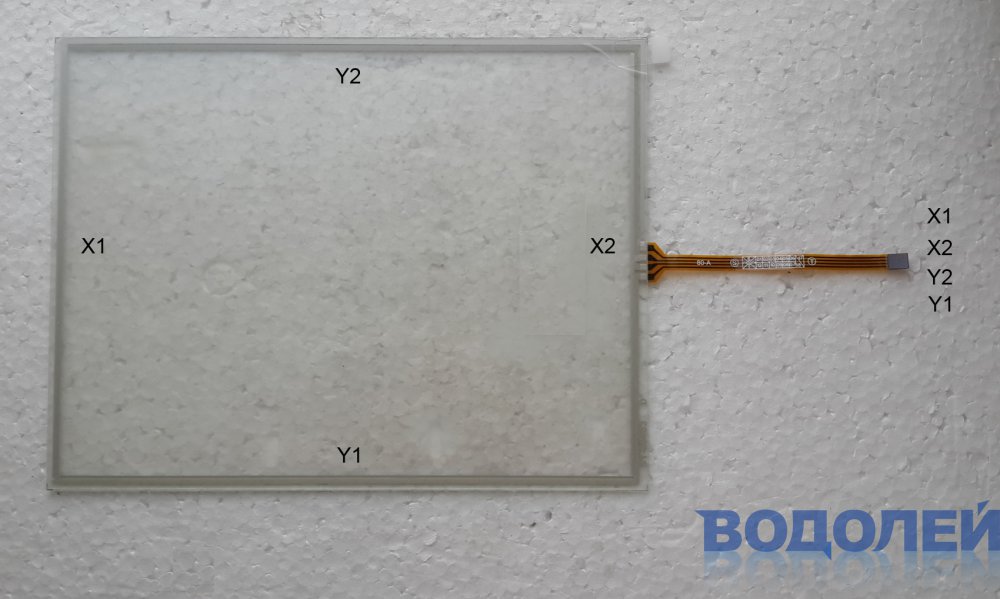

Сенсорная панель Touchscreen (8,4") ST-08403 (185 х 141 мм)
| Диагональ: | 8,0'' |
|---|---|
| Место шлейфа: | Сбоку |
| Длина: | 185,3 мм |
| Ширина: | 141,0 мм |
| Высота: | 1,4 мм |
| Вес: | 78,0 г |
Шлейф: 80-A
Длина шлейфа - 80 мм
Ширина шлейфа - 5 мм / Шаг - 1,0 мм
Расположение шлейфа - справа, 70,7 - ш - 70,7 (мм)
Размер сенсора: 185.3 х 141,4 х 1,6 мм
Видимая область: 175,5 х 132 мм
Активная область: 172 х 130 мм
Применение: GPS, AvtoDVD, Планшеты, E-book
Шлейф имеет шаг контактов 1,0 мм и сделан под разъем на плате.
Расположение контактов шлейфа - вниз от рабочей поверхности сенсорной панели.
Обратите внимание на нестандартную разводку контактов!!!

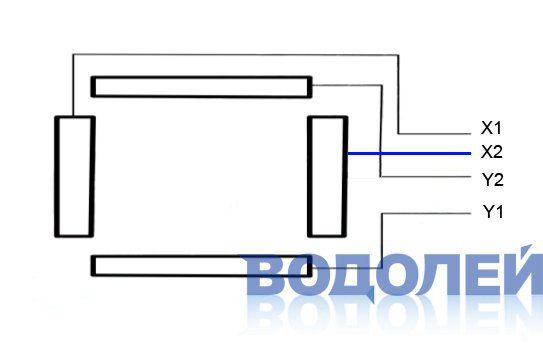

Порядок чередования контактов шлейфа: X1 - X2 - Y2 - Y1
Сопротивление по координате Y в пределах 300 Ом
Сопротивление по координате X в пределах 600Ом
