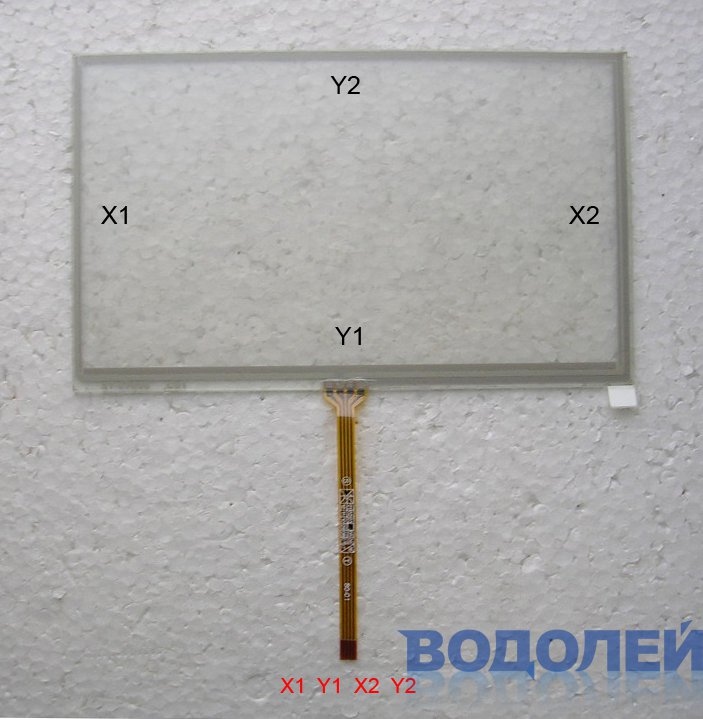

Сенсорная панель Touchscreen (7,0") ST-07006 (164 х 99 мм)

Диагональ:7,0''
Координаты:X1-Y1-X2-Y2
Место шлейфа:Снизу в центре
Длина:164,0 мм
Ширина:99,0 мм
Высота:1,5 мм
Вес:50,0 г


Длина шлейфа - 79 мм
Ширина шлейфа - 5 мм / Шаг - 1,0 мм
Расположение шлейфа - справа, 79 - ш - 85 (мм)
Размер сенсора: 164 х 99 х 1,5 мм
Видимая область: 157 х 90 мм
Активная область: 149 х 83 мм
Аналог: HST-TPA7.0KF
Применение: GPS, AvtoDVD

Ш3Я3С1

Чередование контактов на шлейфе: X1-Y1-X2-Y2

Сопротивление по координате Y в пределах 220 - 240 Ом
Сопротивление по координате X в пределах 680 - 740 Ом

Сенсорная панель Touchscreen (7,0) ST-07006 (164 х 99 мм)



Проверка резистивного тачскрина (69.63 Kb)
