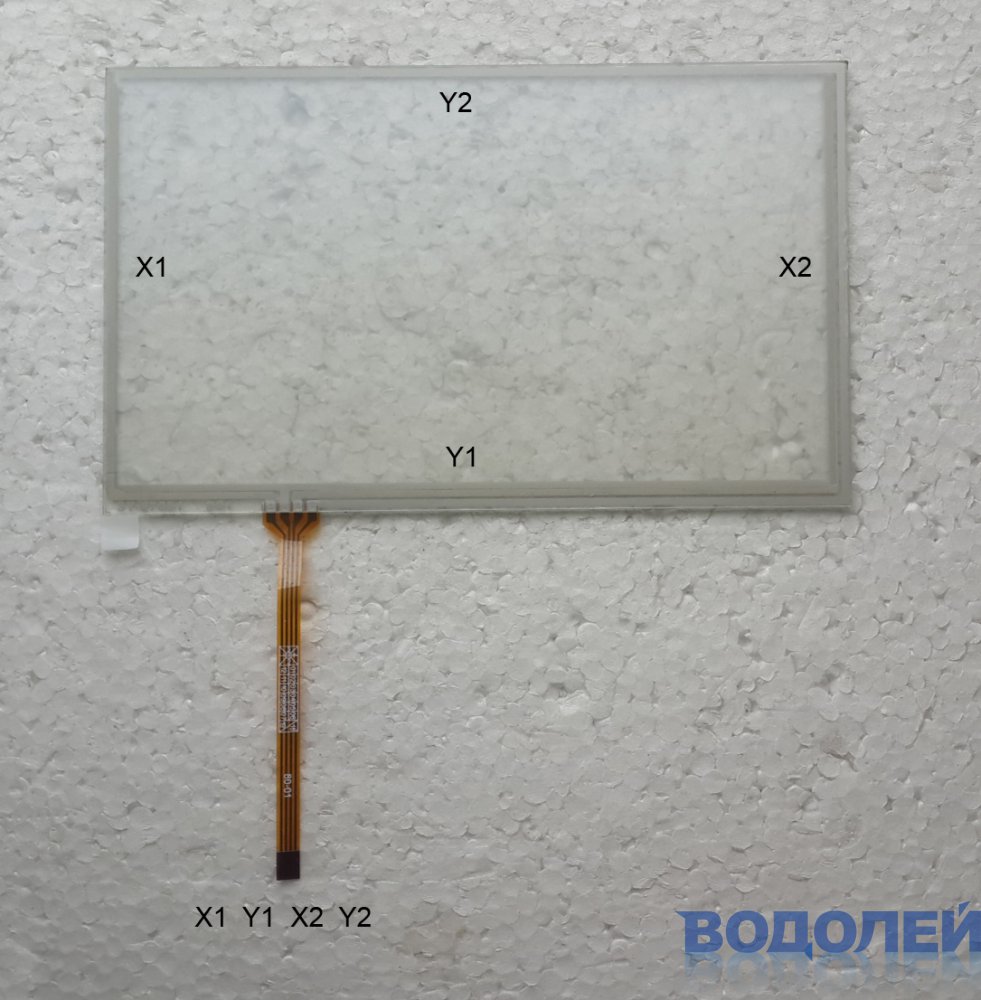

Сенсорная панель Touchscreen (7,0") ST-07001 (164 х 99 мм)

Диагональ:7,0''
Координаты:X1-Y1-X2-Y2
Место шлейфа:Снизу слева
Длина:164,0 мм
Ширина:99,0 мм
Высота:1,6 мм
Вес:50,0 г


Длина шлейфа - 80 мм
Ширина шлейфа - 5 мм / Шаг - 1,0 мм
Расположение шлейфа - справа, 41 - ш - 123 (мм)
Размер сенсора: 164 х 99 х 1,5 мм
Видимая область: 157 х 90 мм
Активная область: 155 х 89 мм
Применение: GPS, AvtoDVD

 Ш4Я2С1

Чередование контактов на шлейфе (слева направо): X1-Y1-X2-Y2

Сопротивление по координате Y в пределах 220 - 260 Ом
Сопротивление по координате X в пределах 650 - 740 Ом

Аналог: HST-TPA7.0DT

Сенсорная панель Touchscreen (7,0) ST-07001 (164 х 99 мм)



Проверка резистивного тачскрина (69.63 Kb)
