Сенсорная панель Touchscreen (6,2") ST-06204 (155 х 88 мм)
| Диагональ: | 6,0'' |
|---|---|
| Координаты: | X1-Y1-X2-Y2 |
| Место шлейфа: | Снизу в центре |
| Длина: | 155,0 мм |
| Ширина: | 88,0 мм |
| Высота: | 1,5 мм |
| Вес: | 42,0 г |
Аналог: JY-6221
Длина шлейфа - 80 мм / Шаг - 1,0 мм
Расположение шлейфа - снизу, 77,5 - ш - 77,5 (мм)
Размер сенсора: 155 х 88 х 1,5 мм
Видимая область: 144 х 81 мм
Активная область: 142 х 79 мм
Применение: GPS, Автомагнитолы...
Ш4Я1С1
Шлейф имеет шаг контактов 1,0 мм и сделан под разъем на плате.
Расположение контактов шлейфа - вниз от рабочей поверхности сенсорной панели.

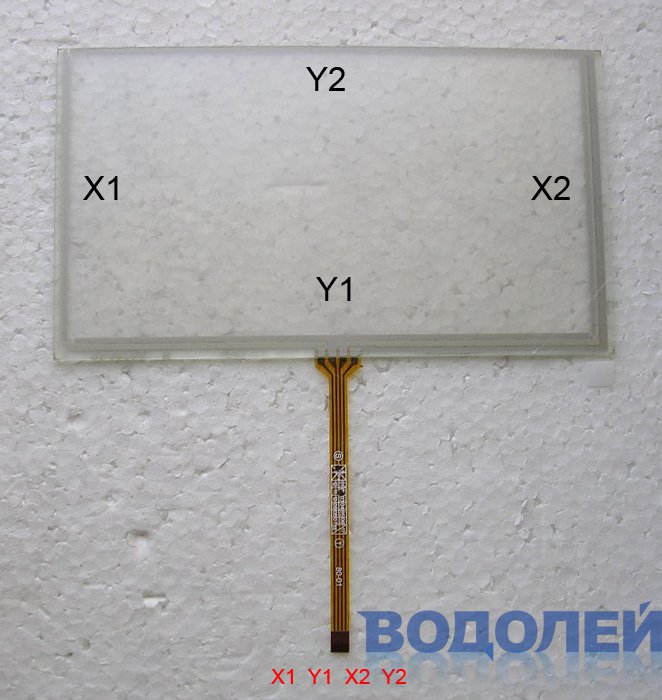

Чередование контактов на шлейфе: X1 - Y1 - X2 - Y2
Сопротивление по координате Y в пределах 240...350 Ом
Сопротивление по координате X в пределах 640...800 Ом
Полный аналог: HLD-TP-1279 (155x89мм) / X1-Y1-X2-Y2 (VARTA V-AVM650DN)
