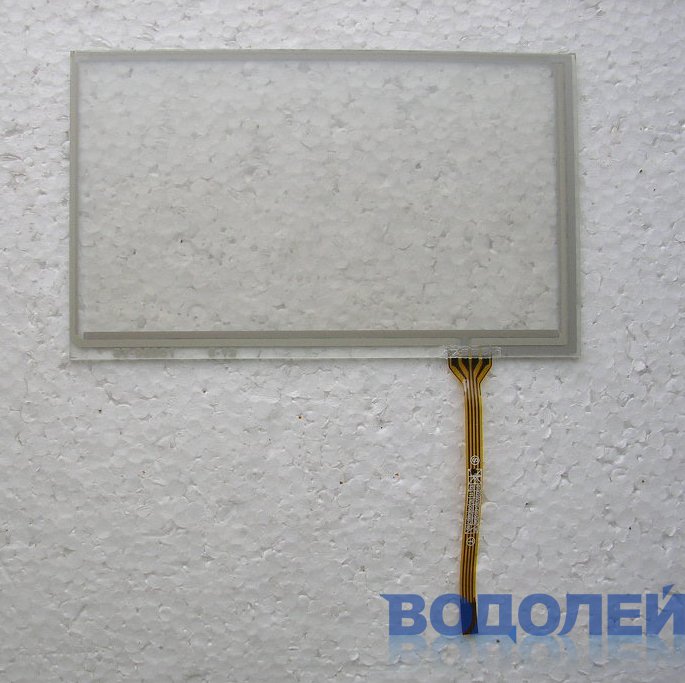

Сенсорная панель Touchscreen (6,0") ST-06001 (145,5 х 87,8 мм)

Диагональ:6,0''
Координаты:X1-Y1-X2-Y2
Место шлейфа:Снизу справа
Длина:145,5 мм
Ширина:87,8 мм
Высота:1,4 мм
Вес:40,0 г


Длина шлейфа - 80 мм  / Шаг - 1,0 мм (контакты вниз)
Расположение шлейфа - снизу, 113,5 - ш - 32 (мм)
Размер сенсора: 145,5 х 87,85 x 1,4 мм
Видимая область: 136,8 х 77,8 мм
Активная область: 132 х 76 мм
Модель: GPS, автомагнитолы...

 Ш4Я2С2

Шлейф имеет шаг контактов 1,0 мм и сделан под разъем на плате.
Расположение контактов шлейфа - вниз от рабочей поверхности сенсорной панели.
Порядок чередования контактов шлейфа: X1 - Y1 - X2 - Y2

Сопротивление по координате Y  в пределах  230 Ом
Сопротивление по координате X  в пределах  720 Ом

Сенсорная панель Touchscreen (6,0) ST-06001 (145,5 х 87,8 мм)



Проверка резистивного тачскрина (69.63 Kb)
