Сенсорная панель Touchscreen (7,0") M2-1217 (159 х 95,3 мм)
| Бренд: | Ritmix |
|---|---|
| Диагональ: | 7,0'' |
| Координаты: | Y1-X1-Y2-X2 |
| Место шлейфа: | Снизу справа |
| Длина: | 159,0 мм |
| Ширина: | 95,3 мм |
| Высота: | 1,1 мм |
| Вес: | 32,0 г |

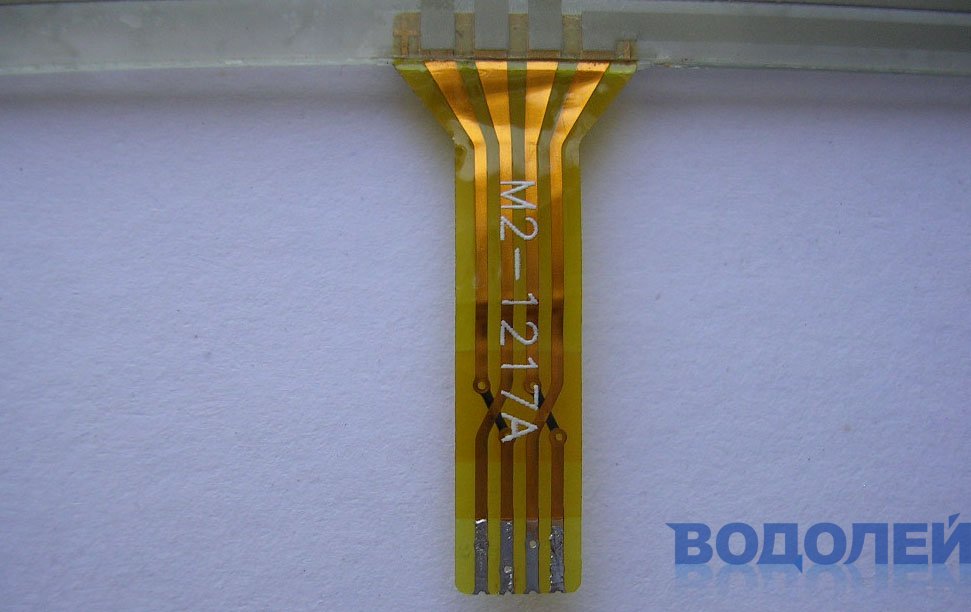

Шлейф - M2-1217A
Длина шлейфа - 21 мм (под пайку)
Ширина шлейфа - 5 мм / Шаг - 1,0 мм
Расположение шлейфа - снизу, 127 - ш - 32 (мм)
Размер сенсора: 159 х 95,3 х 1,1 мм
Видимая область: 156 х 89 мм
Аналог в наличии: HST-TPA7.0DJ (160 х 96,7 мм)
(С зеркальной пайкой шлейфа)
Модель: Ritmix RBK-435
Шлейф имеет шаг контактов 1,0 мм и сделан под припайку к плате.

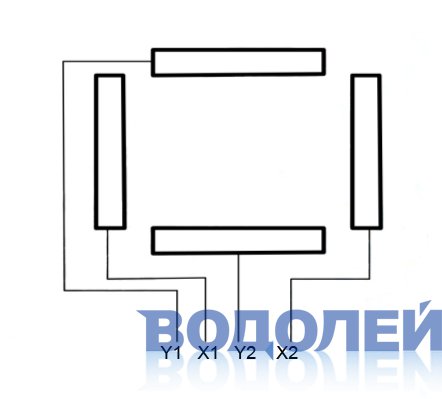

Чередование координат при выходе из сенсора: X1 - Y1 - X2 - Y2

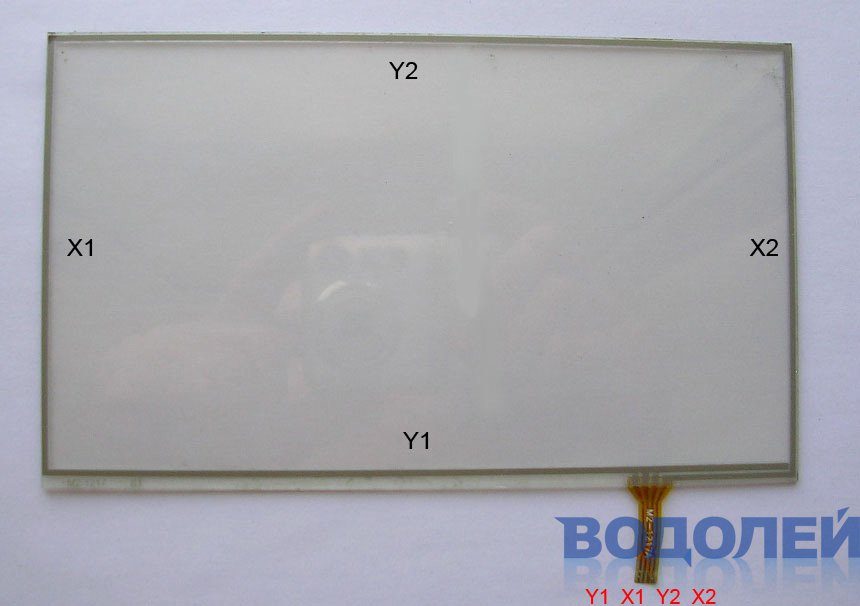

Чередование координат в контактной части шлейфа: Y1 - X1 - Y2 - X2
Сопротивление по координате Y в пределах 220 - 250 Ом
Сопротивление по координате X в пределах 700 - 840 Ом
Не поставляется
Задать вопрос
 Проверка резистивного тачскрина (69.63 Kb) |
