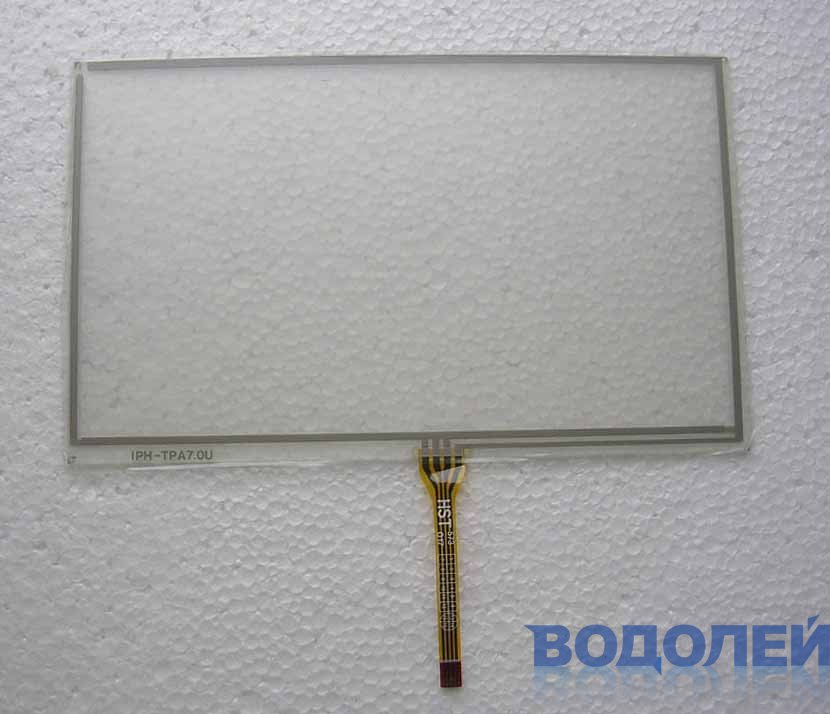

Сенсорная панель Touchscreen (7,0") IPH-TPA7.0U (164 х 100 мм)

Диагональ:7,0''
Координаты:X1-Y1-X2-Y2
Место шлейфа:Снизу в центре
Длина:164,0 мм
Ширина:100,0 мм
Вес:50,0 г


Длина шлейфа - 55 мм
Ширина шлейфа - 5 мм / Шаг - 1,0 мм / Контакты вниз
Расположение шлейфа - снизу, 89 - ш - 75 (мм)
Размер сенсора: 164 х 100 мм
Видимая область: 159 х 92 мм
Активная область: 153.5 х 85 мм
Применение: GPS, Авто DVD-плеер...

Шлейф имеет шаг контактов 1,0 мм и сделан под разъем на плате.
Расположение контактов шлейфа - вниз от рабочей поверхности сенсорной панели.
Чередование контактов на шлейфе: X1 - Y1 - X2 - Y2

Сопротивление по координате Y в пределах 220 - 250 Ом
Сопротивление по координате X в пределах 600 - 800 Ом

Сенсорная панель Touchscreen (7,0) IPH-TPA7.0U (164 х 100 мм)


Цена: 1000,00 руб.

Количество:

Не поставляется
Есть аналог

Проверка резистивного тачскрина (69.63 Kb)
