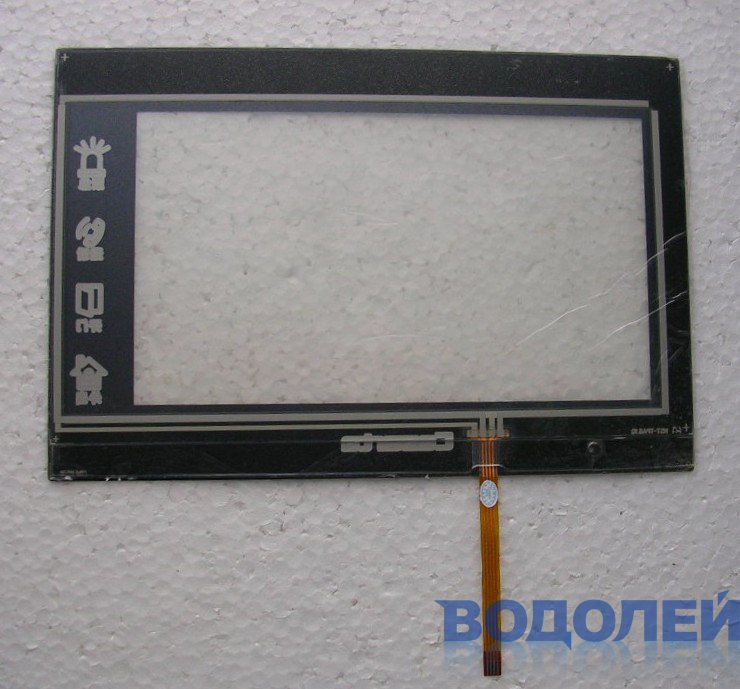

Сенсорная панель Touchscreen (8,1") HST-TPA8.1Q (191,2 х 118,2 мм)

Диагональ:8,0''
Координаты:X1-Y1-X2-Y2
Место шлейфа:Снизу слева
Длина:191,2 мм
Ширина:118,2 мм
Высота:1,5 мм
Вес:80,0 г


Шлейф - HST-573010114
Длина шлейфа - 73.2 мм
Ширина шлейфа - 5 мм / Шаг - 1,0 мм
Расположение шлейфа - снизу, справа, 127 - ш - 64,2 (мм)
Размер PET-панели: 191,2 х 129 х 1,5 мм (Снимается!)
Размер сенсора: 191,2 х 118.2 х 1,5 мм
Видимая область: 174,1 х 89,15 мм
Активная область: 172 х 87 мм

Ш2Д1П2

Шлейф имеет шаг контактов 1,0 мм и сделан под разъем на плате.
Расположение контактов шлейфа - вниз от рабочей поверхности сенсорной панели.

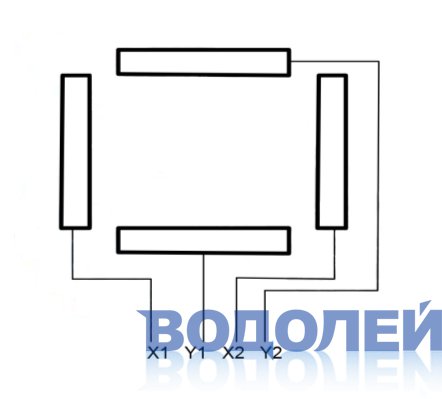

Порядок чередования контактов шлейфа: X1 - Y1 - X2 - Y2

Сопротивление по координате Y  в пределах  220...250 Ом
Сопротивление по координате X  в пределах  700...720 Ом

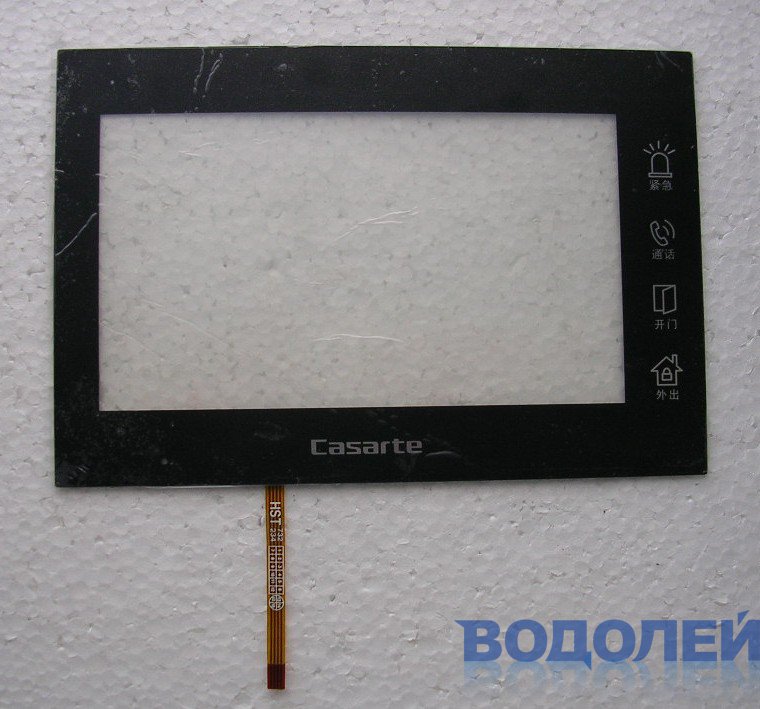

Верхняя PET-панель снимается!

Сенсорная панель Touchscreen (8,1) HST-TPA8.1Q (191,2 х 118,2 мм)



Проверка резистивного тачскрина (69.63 Kb)
