Диагональ:	8,0''
Координаты:	Y2-X2-Y1-X1
Место шлейфа:	Сбоку
Длина:	192,8 мм
Ширина:	116,9 мм
Высота:	1,4 мм
Вес:	71,0 г

Шлейф - HST-573 017 (HSTP573010017)
Длина шлейфа - 55 мм
Ширина шлейфа - 5 мм / Шаг - 1,0 мм
Расположение шлейфа - справа, 87 - ш - 30 (мм)

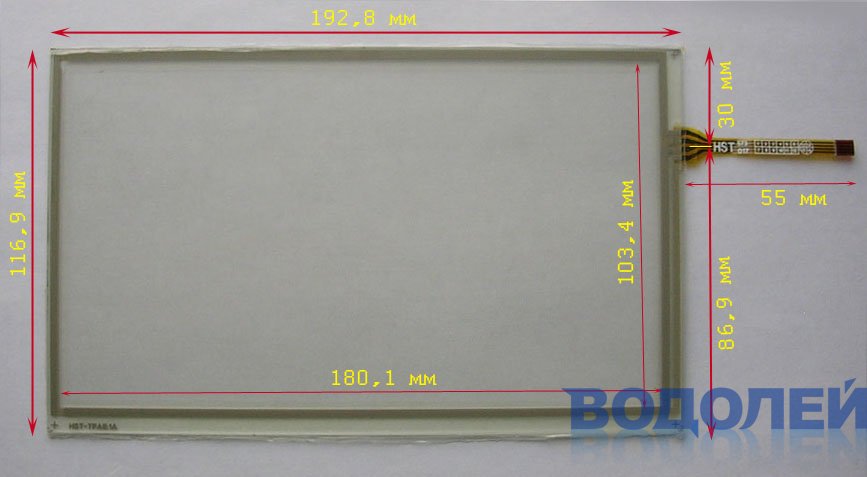

Размер сенсора: 192,8 х 116,9 х 1,4 мм
Видимая область: 180,1 х 103,4 мм
Активная область: 176 х 102 мм
Применение: GPS, AvtoDVD, Планшеты, E-book

Ш2Д1П2

Шлейф имеет шаг контактов 1,0 мм и сделан под разъем на плате.
Расположение контактов шлейфа - справа от рабочей поверхности сенсорной панели.

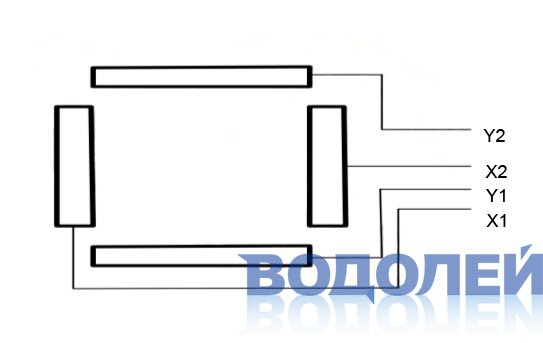

Порядок чередования контактов шлейфа: Y2 - X2 - Y1 - X1 (сверху-вниз с правого края)

Сопротивление по координате Y в пределах 260 Ом
Сопротивление по координате X в пределах 680 Ом

Применяется с дисплеями: Innolux AT080TN03, AT080TN62, HSD080IDW1...

Завод выпускает несколько схожих типов сенсоров, которые отличаются
только расположением и длиной шлейфа (список ниже).
Габариты и размеры видимой области одинаковы.
Диагональ видимой области этих сенсоров 207,67 мм (8,17")

HST-TPA8.1A (шлейф в верхнем правом углу, длина 55 мм)
HST-TPA8.1E (шлейф внизу по центру, длина 57 мм)
HST-TPA8.0B (шлейф внизу, смещен правее центра, длина 37 мм)
HST-TPA8.0F (шлейф внизу, в правом углу, длина 50 мм)
HST-TPA8.0F4 (шлейф внизу, в правом углу, длина 55 мм, другой цвет поверхности)
HST-TPA8.0Q (шлейф внизу, смещен левее центра, длина 37 мм)
HST-TPA8.0N (шлейф внизу, смещен правее центра, длина 60 мм)

К этому списку можно отнести еще два близких по размерам сенсора:

HST-TPA8.0W (шлейф внизу, смещен левее центра, длина 116 мм)
Размер сенсора: 192,8 х 116 мм / Видимая область: 183 х 105,7 мм
HST-TPA8.0L (шлейф внизу по центру, длина 55 мм)
Размер сенсора: 192,8 х 115 мм / Видимая область: 180,8 х 104,1 мм
