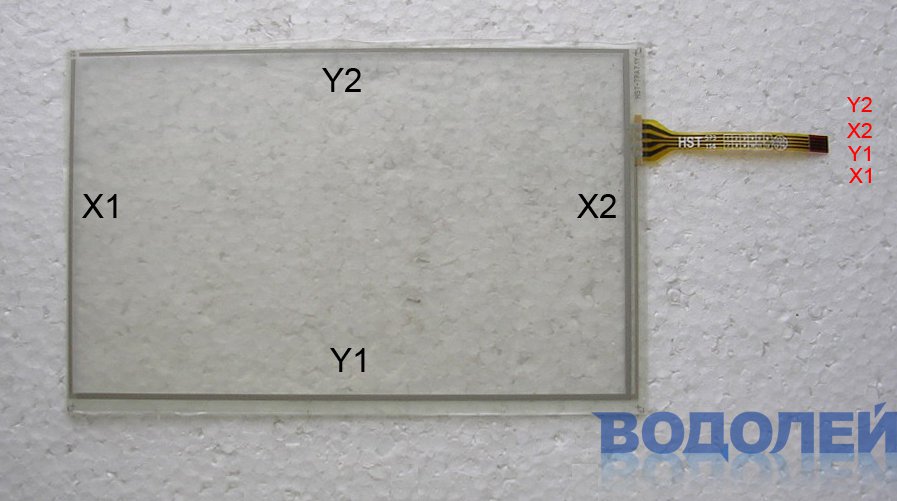

Сенсорная панель Touchscreen (7,0") HST-TPA7.1Y (164 х 103,8 мм)
Диагональ: | 7,0'' |
---|---|
Координаты: | X1-Y1-X2-Y2 |
Место шлейфа: | Сбоку |
Длина: | 164,0 мм |
Ширина: | 103,8 мм |
Высота: | 1,6 мм |
Вес: | 53,0 г |
Шлей: HST-573 114
Длина шлейфа - 54 мм
Ширина шлейфа - 5 мм / Шаг - 1,0 мм (контакты вниз)
Расположение шлейфа - справа, 77 - ш - 26,8 (мм)
Размер сенсора: 164 х 103,8 х 1,6 мм
Видимая область: 156 х 95 мм
Активная область: 150,4 х 89,1 мм
Применение: GPS, AvtoDVD

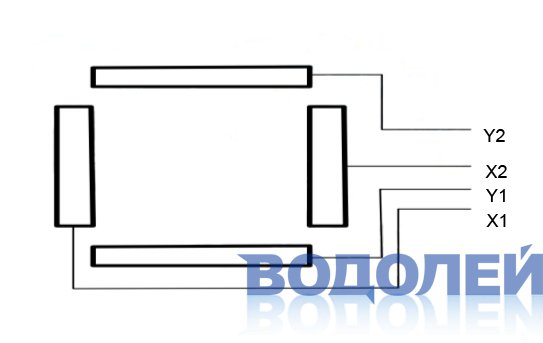

Чередование контактов на шлейфе (снизу вверх): X1-Y1-X2-Y2
Сопротивление по координате Y в пределах 300 Ом
Сопротивление по координате X в пределах 700 Ом
