Бренд:	Ross&Moor, teXet
Диагональ:	7,0''
Координаты:	X1-Y1-X2-Y2
Место шлейфа:	Снизу слева
Длина:	154,0 мм
Ширина:	119,2 мм
Высота:	1,4 мм
Вес:	55,0 г

Шлейф - HST-052010092
Длина шлейфа - 50 мм
Ширина шлейфа - 5 мм / Шаг - 1,0 мм (конт. вниз)
Расположение шлейфа - внизу, слева, 40 - ш - 114 (мм)

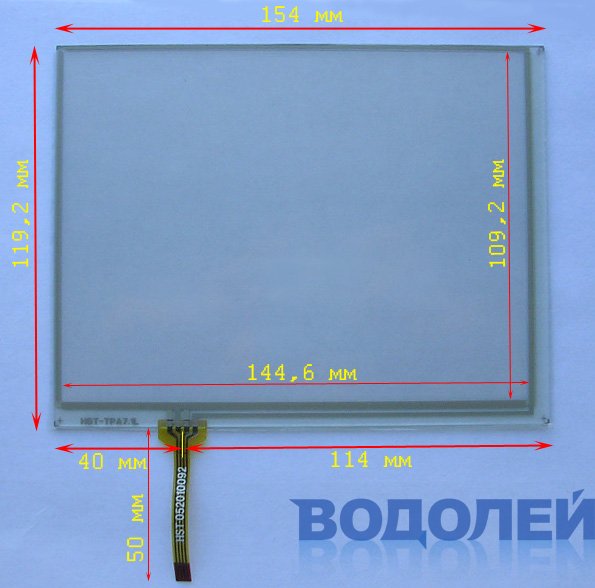

Размер сенсора: 154 х 119,2 х 1,4 мм
Видимая область: 144,6 х 109,2 мм
Активная область: 141,6 х 106,2 мм
Аналог: AT561 A1 7 (152 х 117,3 х 1,4 мм)
Модель: teXet TB-715A, TB-719A, TB-770HD
Модель: Ross&Moor RMT-705A

Диагональ видимой области этого сенсора 181 мм (7,1")

Шлейф сенсора имеет шаг контактов 1,0 мм и сделан под разъем на плате.
Расположение контактов шлейфа - вниз от рабочей поверхности сенсорной панели.
Чередование контактов шлейфа: X1 - Y1 - X2 - Y2

Сопротивление по координате Y в пределах 310 - 360 Ом
Сопротивление по координате X в пределах 470 - 530 Ом

Применяется с дисплеями марки LGL070, CR070TND2, CRD070Q602 и др.
Формат - 4:3
Размер дисплея : 154 х 119,2 х 3,6 мм
Видимая область: 143,5 х 108 мм

Сенсорная панель HST-TPA7.1L полностью совпадает с размерами указанных дисплеев и при
замене точно попадает в размер полости верхней крышки перечисленных моделей книг.
В некоторых версиях книг имеется ограничительная рамка в верхней крышке под размер оригинального сенсора АТ 561 А1 7, поэтому перед заказом необходимо убедиться в этом, разобрав книгу !
При замене вместо сенсора AT 561 A1 7 нужно выполнить калибровку экрана.

Чередование контактов шлейфа сенсора HST-TPA7.1L: X1 - Y1 - X2 - Y2
Чередование контактов шлейфа сенсора AT 561 A1 7 : Y2 - X1 - Y1 - X2
