Сенсорная панель Touchscreen (7,0") HST-TPA7.0Q1 (165 х 100 мм)
| Диагональ: | 7,0'' |
|---|---|
| Координаты: | X1-Y1-X2-Y2 |
| Место шлейфа: | Снизу в центре |
| Длина: | 165,0 мм |
| Ширина: | 100,0 мм |
| Вес: | 50,0 г |
Длина шлейфа - 55 мм
Ширина шлейфа - 5 мм / Шаг - 1,0 мм

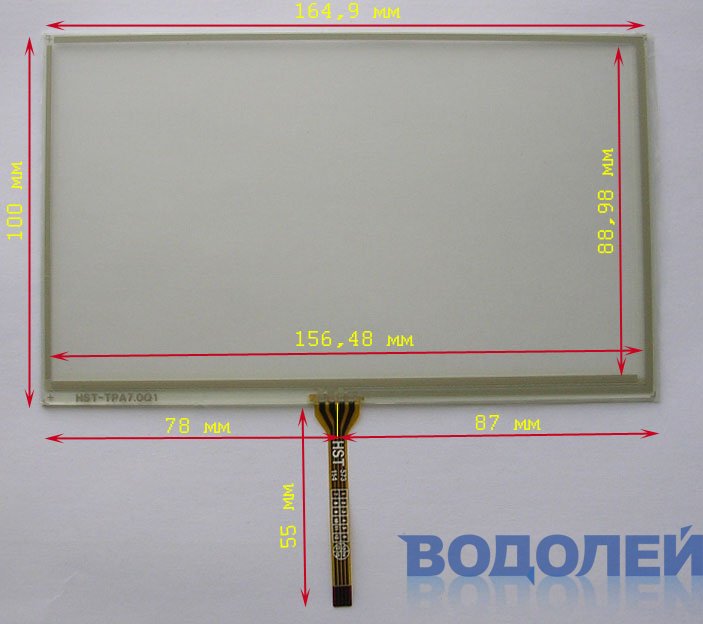

Расположение шлейфа - снизу, 78 - ш - 87 (мм)
Размер сенсора: 164,9 х 100 мм
Видимая область: 156,48 х 88,98 мм
Активная область: 153,5 х 86,1 мм
Применение: GPS, Авто DVD-плеер...
Шлейф имеет шаг контактов 1,0 мм и сделан под разъем на плате.
Расположение контактов шлейфа - вниз от рабочей поверхности сенсорной панели.
Чередование контактов на шлейфе: X1 - Y1 - X2 - Y2
Сопротивление по координате Y в пределах 220 - 250 Ом
Сопротивление по координате X в пределах 700 - 840 Ом
Применяется с дисплеем HSD070IDW
Аналог:
