Сенсорная панель Touchscreen (7,0") HST-TPA7.0P (164 х 99 мм)
| Бренд: | MEDIOX |
|---|---|
| Диагональ: | 7,0'' |
| Координаты: | X1-Y1-X2-Y2 |
| Место шлейфа: | Снизу в центре |
| Длина: | 164,0 мм |
| Ширина: | 99,0 мм |
| Вес: | 50,0 г |
Шлейф - HST-573010017
Длина шлейфа - 55 мм
Ширина шлейфа - 5 мм / Шаг - 1,0 мм ( вниз )
Расположение шлейфа - снизу, 75 - ш - 89 (мм)

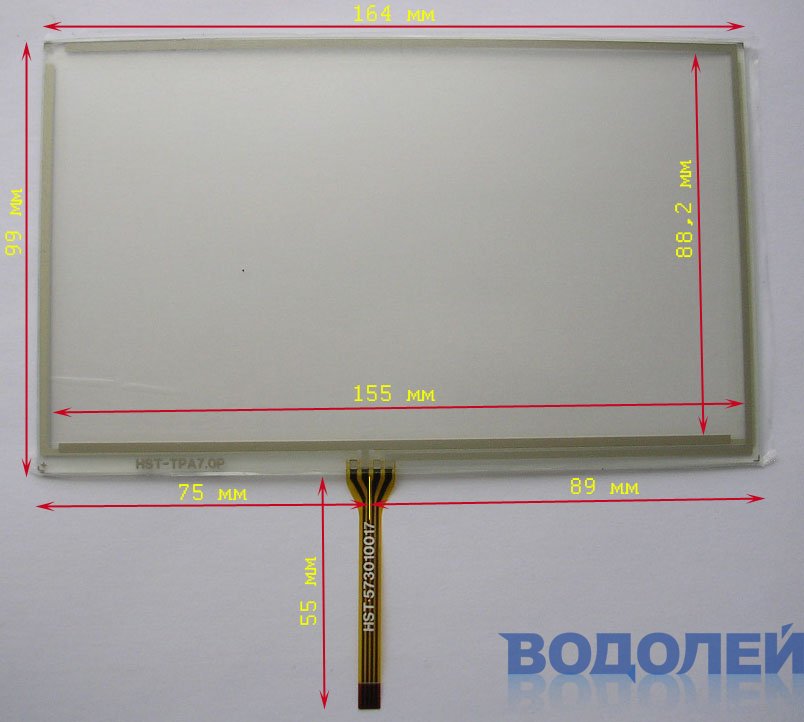

Размер сенсора: 164 х 99 мм
Видимая область: 155 х 88,2 мм
Активная область: 151,5 х 84,2 мм
Применение: GPS, Авто DVD-плеер...
Модель: MEDIOX MID7010
Шлейф имеет шаг контактов 1,0 мм и сделан под разъем на плате.
Расположение контактов шлейфа - вниз от рабочей поверхности сенсорной панели.
Чередование контактов на шлейфе: X1 - Y1 - X2 - Y2
Сопротивление по координате Y в пределах 220 - 250 Ом
Сопротивление по координате X в пределах 600 - 740 Ом
Применяется с дисплеями Innolux AT070TN90, AT070TN94 ...
Аналог сенсора: T610-164100A1 (164 х 100 мм) MEDIOX MID7010
Замена сенсора связана с удлинением шлейфа проводами.
