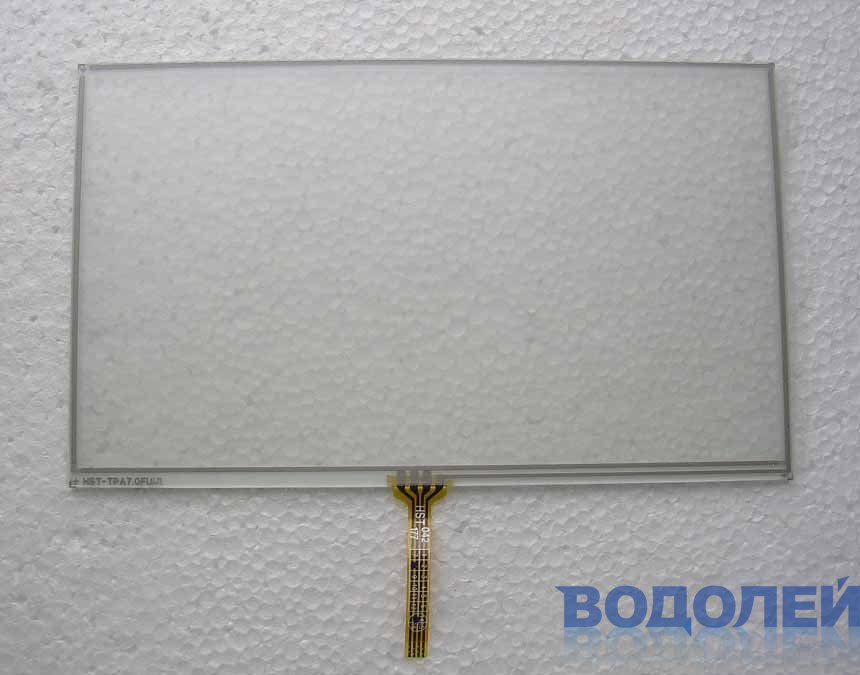

Сенсорная панель Touchscreen (7,0") HST-TPA7.0FU (161,5 х 97 мм)
| Диагональ: | 7,0'' |
|---|---|
| Координаты: | X1-Y1-X2-Y2 |
| Место шлейфа: | Снизу в центре |
| Длина: | 161,5 мм |
| Ширина: | 97,0 мм |
| Вес: | 48,0 г |
C клеевым слоем по периметру
Длина шлейфа - 40 мм
Ширина шлейфа - 5 мм / Шаг - 1,0 мм / Под пайку
Расположение шлейфа - снизу, 77,5 - ш - 84 (мм)
Размер сенсора: 161,5 х 97 мм
Видимая область: 158 х 90,5 мм
Активная область: 156 х 89 мм
Применение: GPS, Авто DVD-плеер...
Шлейф имеет шаг контактов 1,0 мм и сделан под разъем на плате.
Расположение контактов шлейфа - вниз от рабочей поверхности сенсорной панели.
Чередование контактов на шлейфе: X1 - Y1 - X2 - Y2
Сопротивление по координате Y в пределах 220 - 250 Ом
Сопротивление по координате X в пределах 700 - 840 Ом
Не поставляется
Есть аналог
