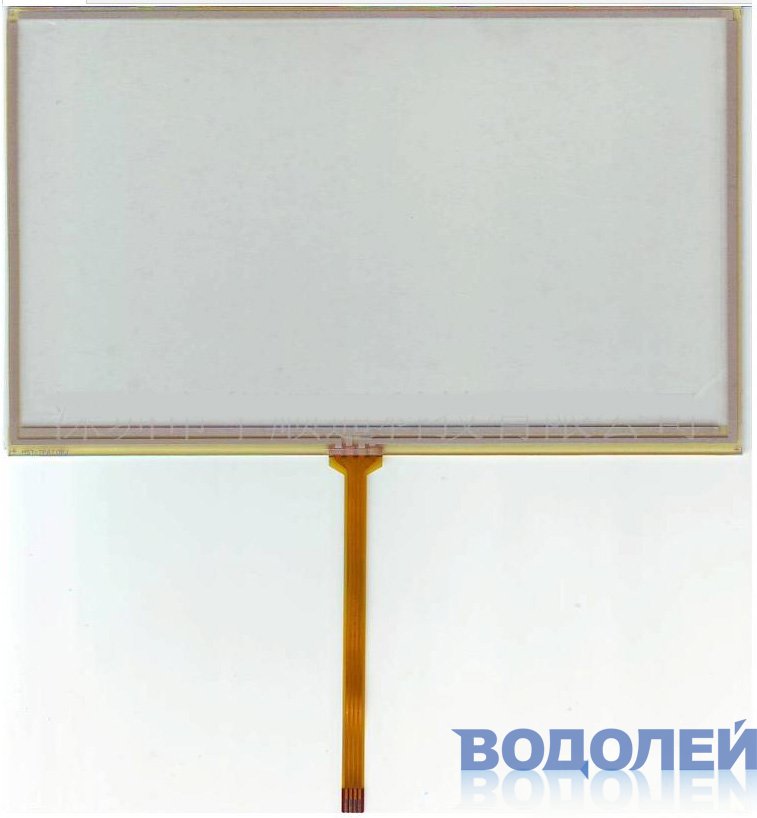

Сенсорная панель Touchscreen (7,0") HST-TPA7.0BJ (165 х 100 мм)
| Бренд: | Wexler |
|---|---|
| Диагональ: | 7,0'' |
| Координаты: | X1-Y1-X2-Y2 |
| Место шлейфа: | Снизу в центре |
| Длина: | 165,0 мм |
| Ширина: | 100,0 мм |
| Вес: | 51,0 г |
С клеевой лентой по периметру
Длина шлейфа - 80 мм / HS-082010043
Ширина шлейфа - 5 мм / Шаг - 1,0 мм (вверх)
Расположение шлейфа - снизу, 78 - ш - 106,9 (мм)
Размер сенсора: 164,9 х 100 мм
Видимая область: 156,4 х 89 мм
Применение: GPS, AvtoDVD...
Совместимость: Wexler T7006
Шлейф имеет шаг контактов 1,0 мм и сделан под разъем на плате.
Расположение контактов шлейфа - вниз от рабочей поверхности сенсорной панели.
Чередование контактов на шлейфе: X1 - Y1 - X2 - Y2
Сопротивление по координате Y в пределах 220 - 250 Ом
Сопротивление по координате X в пределах 700 - 840 Ом
Аналог:
Не поставляется
Есть аналог
Задать вопрос
 Проверка резистивного тачскрина (69.63 Kb) |
