Сенсорная панель Touchscreen (6,5") HST-TPA6.5G2 (152,9 х 90 мм)
| Диагональ: | 6,0'' |
|---|---|
| Координаты: | X1-Y1-X2-Y2 |
| Место шлейфа: | Снизу в центре |
| Длина: | 152,9 мм |
| Ширина: | 90,0 мм |
| Высота: | 1,1 мм |
| Вес: | 44,0 г |
Длина шлейфа - 55 мм / Шаг - 1,0 мм
Расположение шлейфа - снизу, 86,5 - ш - 66,5 (мм)
Размер сенсора: 152,95 х 90 х 1,1 мм
Видимая область: 148 х 82 мм
Активная область: 140 х 76 мм
Применение: GPS, Авто DVD-плеер...
Подходит к модели: ALPINE IVA-W200R / 202R
Шлейф нужно удлинить!
Ш4Я2С4
Шлейф имеет шаг контактов 1,0 мм и сделан под разъем на плате.
Расположение контактов шлейфа - вниз от рабочей поверхности сенсорной панели.

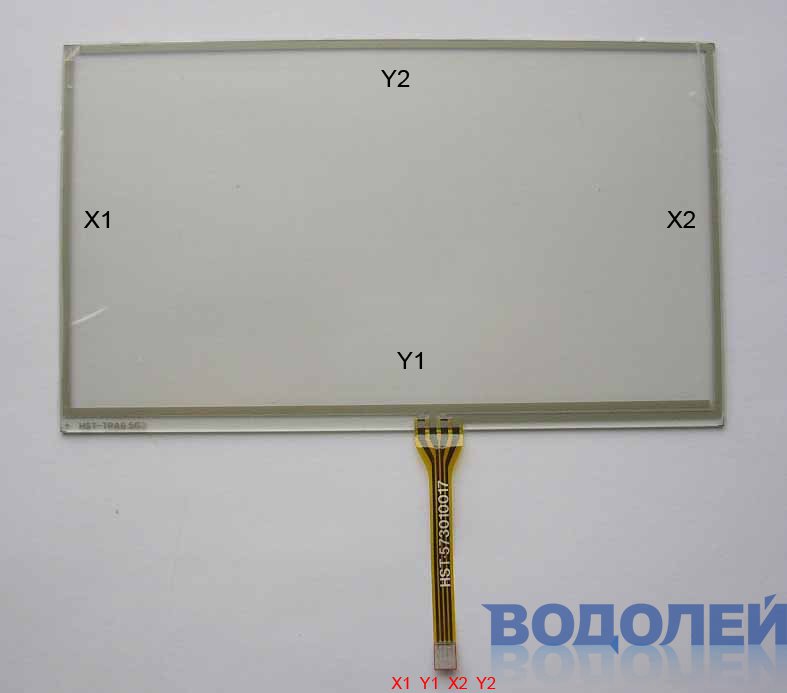

Чередование контактов на шлейфе: X1 - Y1 - X2 - Y2
Сопротивление по координате Y в пределах 220 - 300 Ом
Сопротивление по координате X в пределах 650 - 800 Ом
******************************************************************************
HST-TPA6.2T (154.1 x 92.5 x 1.4 mm) шлейф смещен слева на 57 мм
