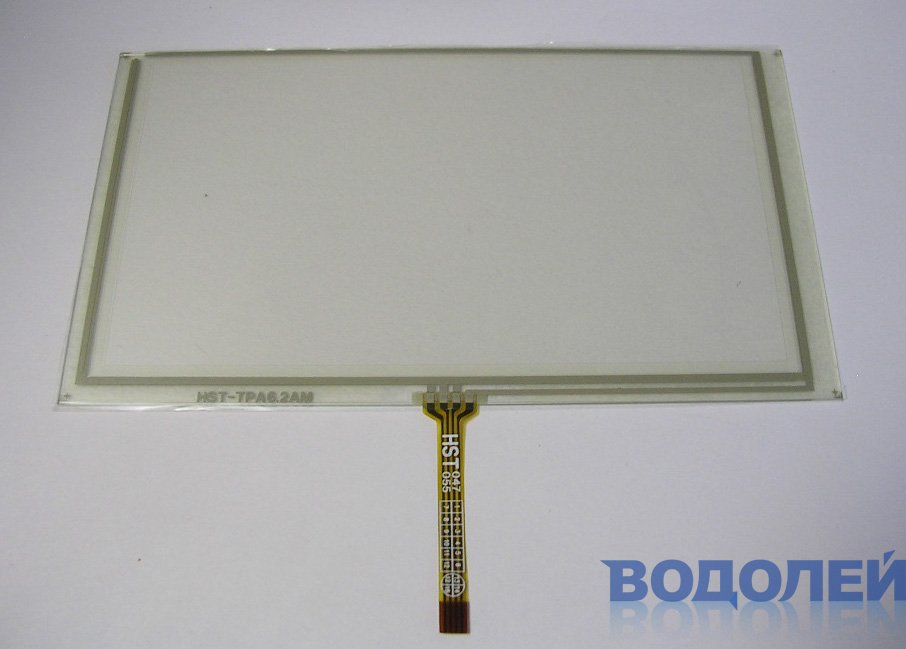

Сенсорная панель Touchscreen (6,2") HST-TPA6.2AM (155,2 х 88,2 мм)
| Диагональ: | 6,0'' |
|---|---|
| Координаты: | X1-Y1-X2-Y2 |
| Место шлейфа: | Снизу в центре |
| Длина: | 155,2 мм |
| Ширина: | 88,2 мм |
| Вес: | 42,0 г |
Шлейф: HST047055
Длина шлейфа - 45 мм / Шаг - 1,0 мм
Расположение шлейфа - сybpe, 77,64 - ш - 77,56 (мм)
Размер сенсора: 155.2 х 88.2 мм
Видимая область: 140.7 х 79,5 мм
Активная область: 136,52 х 76,22 мм
Применение: GPS, Автомагнитолы...
Шлейф имеет шаг контактов 1,0 мм и сделан под разъем на плате.
Расположение контактов шлейфа - вниз от рабочей поверхности сенсорной панели.
Чередование контактов на шлейфе: X1 - Y1 - X2 - Y2
Сопротивление по координате Y в пределах 220 - 280 Ом
Сопротивление по координате X в пределах 650 - 800 Ом
Применяется с дисплеями HSD062IDW1-A, TM062RDH03, TM062RDZ00, AT062N ...
Аналог: BR254-062 / HST-TPA6.2EP
