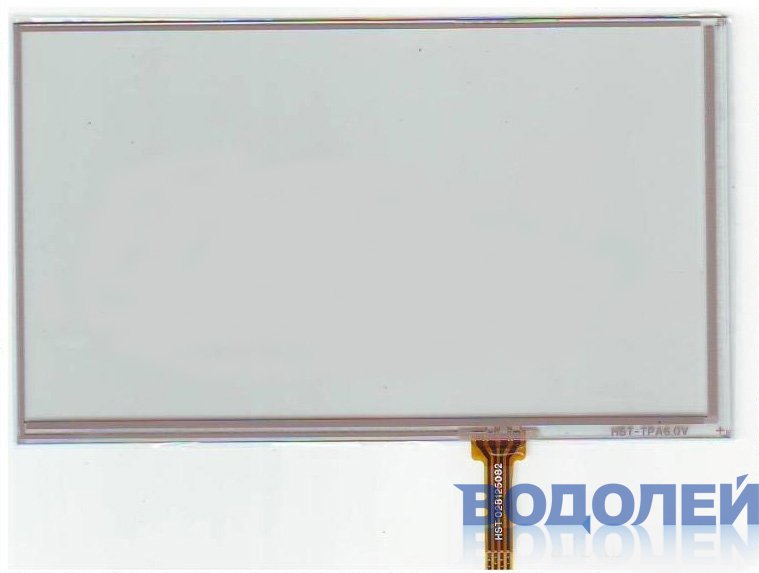

Сенсорная панель Touchscreen (6,0") HST-TPA6.0V (143,2 х 83,8 мм)
| Бренд: | Explay, Ritmix, Treelogic |
|---|---|
| Диагональ: | 6,0'' |
| Координаты: | Y2-X1-Y1-X2 |
| Место шлейфа: | Снизу справа |
| Длина: | 143,2 мм |
| Ширина: | 83,8 мм |
| Вес: | 25,0 г |
С клеевой лентой по периметру
Шлейф - HST-028125082
Длина шлейфа - 26 мм / Шаг - 1,25 мм
Расположение шлейфа - снизу, 96,7 - ш - 46,5 (мм)
Размер сенсора: 143,2 х 83,8 мм
Видимая область: 136,8 х 77 мм
Активная область: 134,7 х 75,7 мм
Применение: GPS, Авто DVD-плеер...
Модель: Ritmix RGP-670 / Explay PN-965
Модель: Treelogic TL-6003BGF

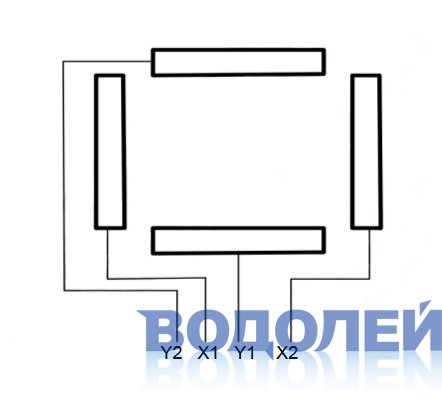

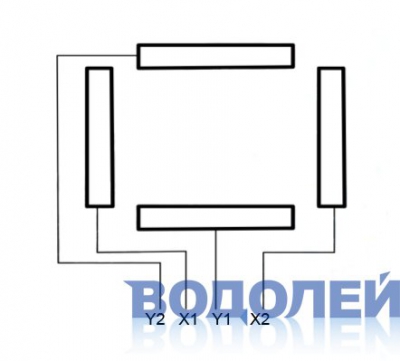

Чередование контактов на шлейфе: Y2 - X1 - Y1 - X2
Y~240 / X~660 Ohm
_______________________________________________________
Устанавливайте сенсор с учетом разводки координат на шлейфе !!!
При несоответствии разводки сенсор работать не будет !
BA298C (140,5 х 82,6 мм) RGP-670
160001790 (144,6 х 84,5 мм) PN-965
VTW4061A4 (140.5 х 83,5 мм) TL-6003BGF
Не поставляется
