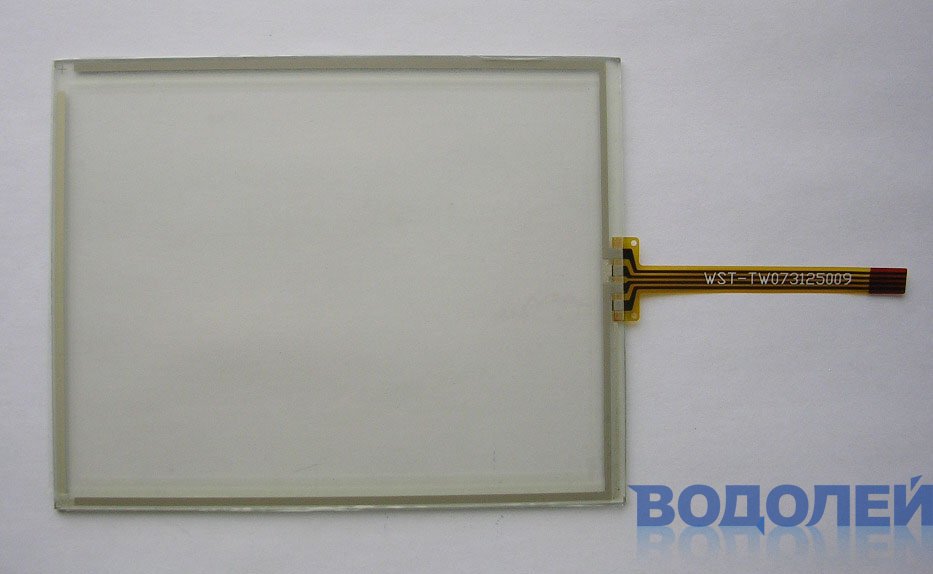

Сенсорная панель Touchscreen (6,0") HST-TPA6.0C (132,5 х 104,5 мм)
| Диагональ: | 6,0'' |
|---|---|
| Координаты: | X1-Y1-X2-Y2 |
| Место шлейфа: | Сбоку |
| Длина: | 104,5 мм |
| Ширина: | 132,5 мм |
| Высота: | 2,2 мм |
| Вес: | 65,0 г |
Шлейф: WST-TW073125009
Длина шлейфа - 73 мм (контакты вниз)
Ширина шлейфа - 5 мм / Шаг - 1,25 мм
Расположение шлейфа - слева, 52,5 - ш - 52,5 (мм)
Размер сенсора: 132,5 х 104,5 х 2,2 мм
Видимая область: 93 х 123 мм
Активная область: 89,5 х 119 мм
Применение: Станки / Промоборудование
Шлейф имеет шаг контактов 1,25 мм и сделан под разъем на плате.
Расположение контактов шлейфа - вниз от рабочей поверхности сенсорной панели.
Чередование контактов на шлейфе: X1 - Y1 - X2 - Y2
Сопротивление по координате Y в пределах 330 - 380 Ом
Сопротивление по координате X в пределах 640 - 680 Ом
