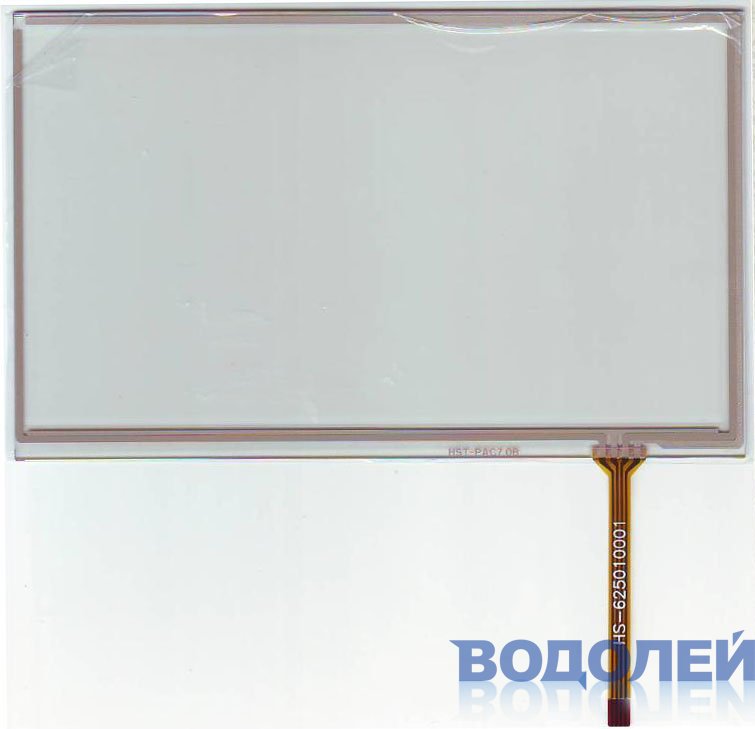

Сенсорная панель Touchscreen (7,0") HST-PAC7.0B (164 х 100 мм)
| Диагональ: | 7,0'' |
|---|---|
| Координаты: | X1-Y1-X2-Y2 |
| Место шлейфа: | Снизу справа |
| Длина: | 164,0 мм |
| Ширина: | 100,0 мм |
| Высота: | 1,4 мм |
| Вес: | 50,0 г |
Шлейф: HSTP625010001
Длина шлейфа - 60 мм
Ширина шлейфа - 5 мм / Шаг - 1,0 мм (конт. снизу)
Расположение шлейфа - снизу, 136,5 - ш - 28,5 (мм)
Размер сенсора: 164 х 99,85 х 1,4 мм
Видимая область: 156,8 х 88,95 мм
Активная область: 152,8 х 85,15 мм
Применение: GPS, AvtoDVD...
Модель: Авто-DVD 1106
Шлейф имеет шаг контактов 1,0 мм и сделан под разъем на плате.
Расположение контактов шлейфа - вниз от рабочей поверхности сенсорной панели.
Чередование контактов на шлейфе: X1 - Y1 - X2 - Y2
Сопротивление по координате Y в пределах 220 - 250 Ом
Сопротивление по координате X в пределах 700 - 840 Ом
Аналог: ITO.0928 (для автомагнитолы 1106)
Аналог:
Не поставляется
Есть аналог
Задать вопрос
 Проверка резистивного тачскрина (69.63 Kb) |
