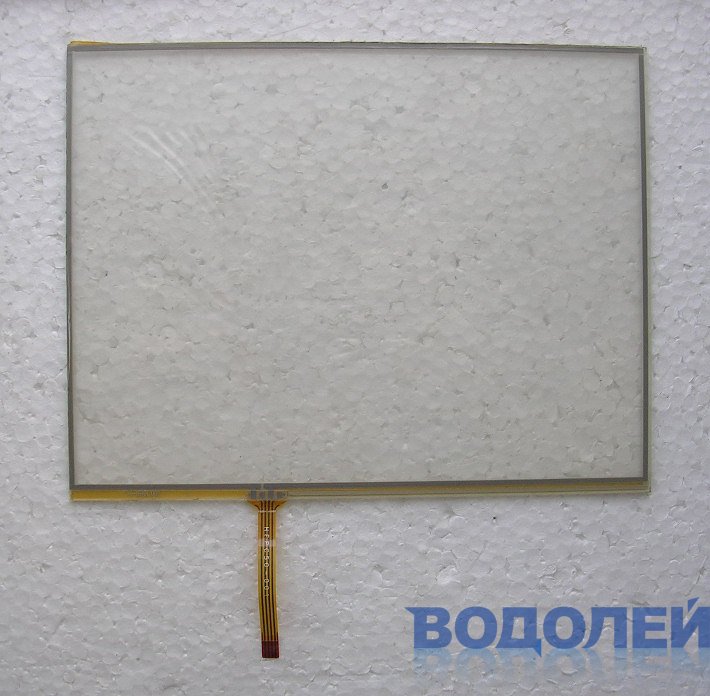

Сенсорная панель Touchscreen (8,1") H-080L001 (171*132 мм)
| Диагональ: | 8,0'' |
|---|---|
| Координаты: | X1-Y1-X2-Y2 |
| Место шлейфа: | Снизу слева |
| Длина: | 171,0 мм |
| Ширина: | 132,0 мм |
| Высота: | 1,5 мм |
| Вес: | 72,0 г |
Аналоги: W80-05K / ZK-1087
С клеевым слоем по краям
Длина шлейфа - 50 мм
Ширина шлейфа - 5 мм / Шаг - 1,0 мм / Контакты вниз
Расположение шлейфа - снизу, слева, 57,5 - ш - 113,5 (мм)
Размер сенсора: 171 х 132 х 1,5 мм
Видимая область: 166 х 126 мм
Активная область: 163 х 124 мм
Модель: iPAD PC802 / T80 / N989
Ш2Д1П2
Шлейф имеет шаг контактов 1,0 мм и сделан под разъем на плате.
Расположение контактов шлейфа - вниз от рабочей поверхности сенсорной панели.

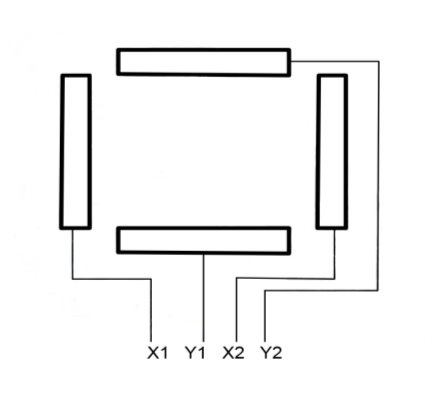

Порядок чередования контактов шлейфа: X1 - Y1 - X2 - Y2
Сопротивление по координате Y в пределах 310 - 380 Ом
Сопротивление по координате X в пределах 540 - 620 Ом
