Сенсорная панель Touchscreen (6,2") HST-TPA6.2ER (155 х 88 мм)

Диагональ:6,0''
Координаты:X1-Y1-X2-Y2
Место шлейфа:Снизу слева
Длина:155,0 мм
Ширина:88,0 мм
Высота:1,4 мм
Вес:43,0 г


Длина шлейфа - 60 мм / Шаг - 1,0 мм
Расположение шлейфа - снизу, 27- ш - 128 (мм)
Размер сенсора: 155 х 88 мм
Видимая область: 142 х 80 мм
Активная область: 135 х 74 мм
Применение: GPS, Автомагнитолы...

 Ш4Я1С1

Шлейф имеет шаг контактов 1,0 мм и сделан под разъем на плате.
Расположение контактов шлейфа - вниз от рабочей поверхности сенсорной панели.

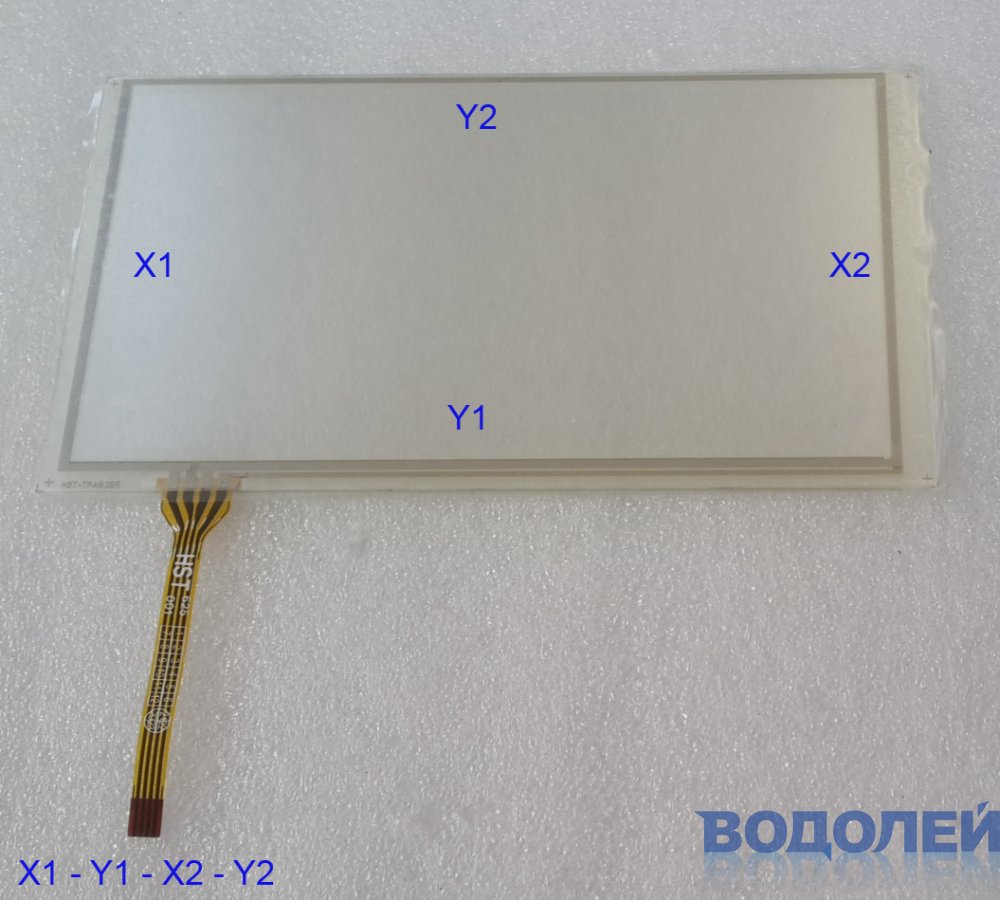

Чередование контактов на шлейфе: X1 - Y1 - X2 - Y2

Сопротивление по координате Y в пределах 240 Ом
Сопротивление по координате X в пределах 1000 Ом


Сенсорная панель Touchscreen (6,2) HST-TPA6.2ER (155 х 88 мм)


Проверка резистивного тачскрина (69.63 Kb)
