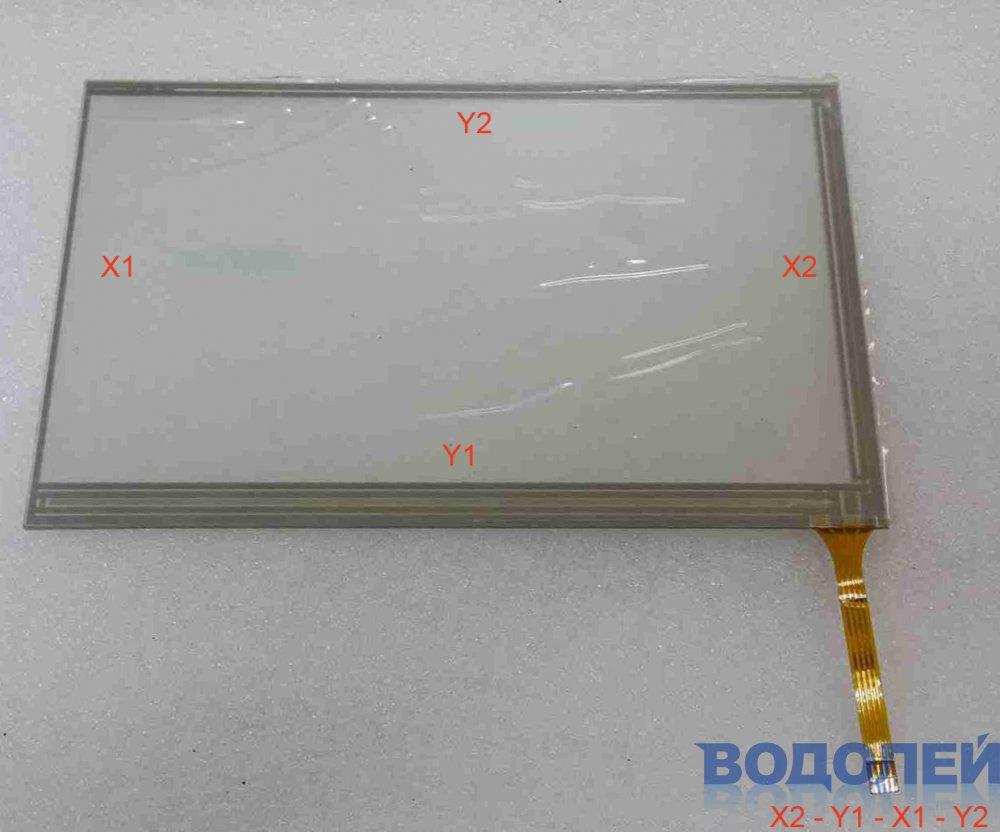

Touchscreen (7,1") 87003A01 (165 х 104.2 мм)
| Диагональ: | 7,0'' |
|---|---|
| Координаты: | X2-Y1-X1-Y2 |
| Место шлейфа: | Снизу справа |
| Длина: | 165,0 мм |
| Ширина: | 104,2 мм |
| Высота: | 1,5 мм |
| Вес: | 55,0 г |
С клеевым слоем по периметру!
Шлейф G187023A01
Длина шлейфа - 50 мм
Ширина шлейфа - 5 мм / Шаг - 1,0 мм / Контакты вверх!
Расположение шлейфа - снизу, слева: 157 - ш - 08 (мм)
Размер сенсора: 165 х 104,2 х 1,5 мм
Видимая область: 157 х 91 мм
Активная область: 154 х 89 мм
Применение: GPS, AvtoDVD, Планшеты
С клеевым слоем по периметру!
Шлейф имеет шаг контактов 1,0 мм и сделан под разъем на плате.
Расположение контактов шлейфа - вверх от рабочей поверхности сенсорной панели.
Чередование контактов на шлейфе: Y2 - X1 - Y1 - X2
Сопротивление по координате Y в пределах 270 Ом
Сопротивление по координате X в пределах 700 Ом
 Проверка резистивного тачскрина (69.63 Kb) |
