Сенсорная панель Touchscreen (8,1") M8001A (173*133 мм)
| Диагональ: | 8,0'' |
|---|---|
| Координаты: | X1-Y1-X2-Y2 |
| Место шлейфа: | Снизу справа |
| Длина: | 173,0 мм |
| Ширина: | 133,0 мм |
| Высота: | 1,4 мм |
| Вес: | 70,0 г |
Длина шлейфа - 60 мм
Ширина шлейфа - 5 мм / Шаг - 1,0 мм
Расположение шлейфа - снизу, справа, 109 - ш - 64 (мм)
Размер сенсора :173 х 133 х 1,4 мм
Видимая область: 167 х 126 мм
Активная область: 162 х 120 мм
Полный аналог: AT 552 A1 8, AP645CA (172 х 134 мм)
Модель: teXet ТВ-840HD / 860HD
Модель: Ritmix RBK-470, RBK-475
Модель: Effire Colorbook TR801
Модель: Prology Latitude T-802T
Модель: Mr.Book Frank
Шлейф имеет шаг контактов 1,0 мм и сделан под разъем на плате.
Расположение контактов шлейфа - вниз от рабочей поверхности сенсорной панели.

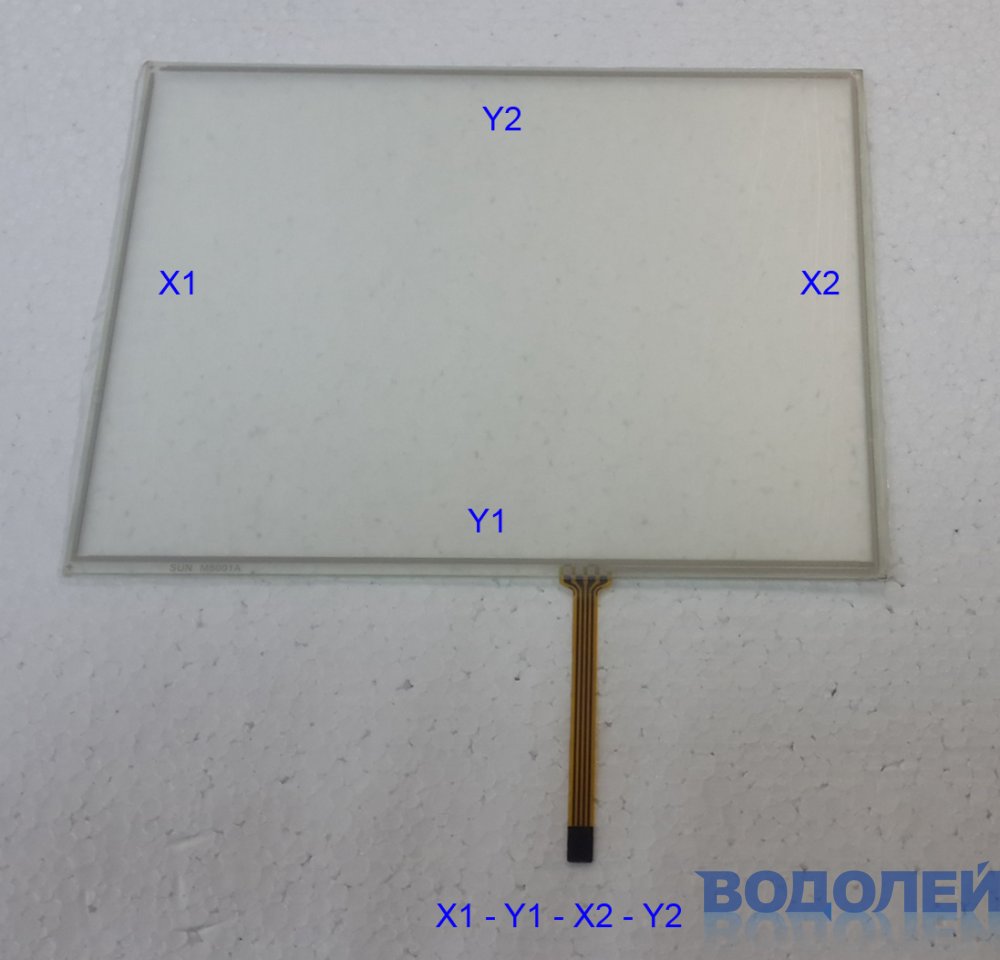

Порядок чередования контактов шлейфа: X1 - Y1 - X2 - Y2
Сопротивление по координате Y в пределах 310 - 330 Ом
Сопротивление по координате X в пределах 540 - 580 Ом
