Сенсорная панель Touchscreen (6,1") TPM5801 (145 х 81 мм)
| Диагональ: | 6,0'' |
|---|---|
| Координаты: | Y2-X1-Y1-X2 |
| Место шлейфа: | Снизу слева |
| Длина: | 145,0 мм |
| Ширина: | 81,0 мм |
| Высота: | 1,2 мм |
С клеевым слоем по периметру!

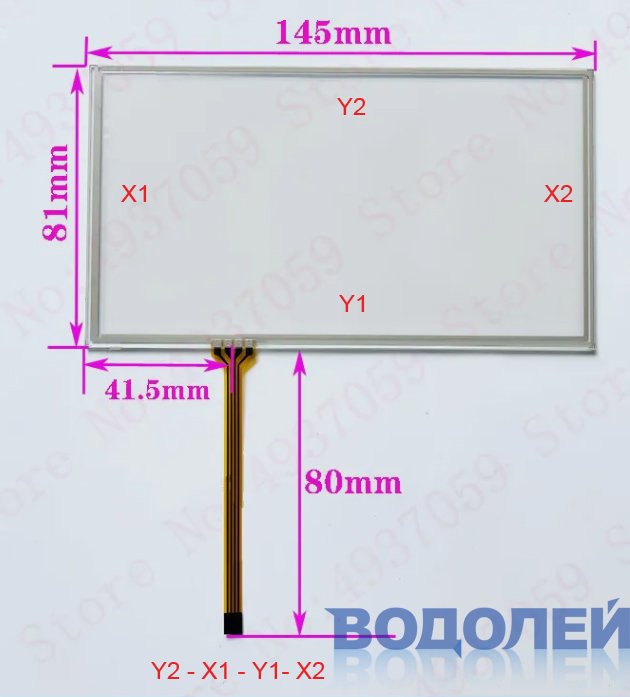

Длина шлейфа - 80 мм / Шаг - 1,0 мм (контакты вниз)
Расположение шлейфа - снизу, 41,5 - ш - 103,5 (мм)
Размер сенсора: 145 х 81 х 1,2 мм
Видимая область: 138 х 75 мм
Активная область: 135 х 73 мм
Аналог: M6035
Применение: GPS, Автомагнитолы...
Ш4Я1С3
Шлейф имеет шаг контактов 1,0 мм и сделан под разъем на плате.
Расположение контактов шлейфа - вниз от рабочей поверхности сенсорной панели.

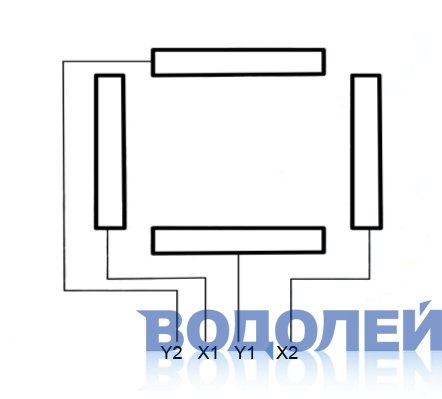

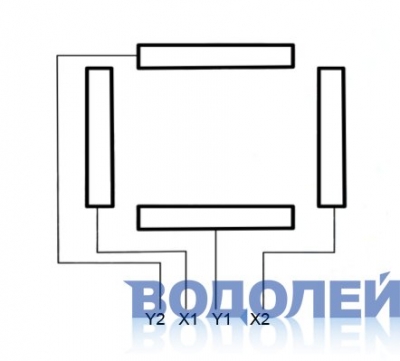

Чередование контактов на шлейфе: Y2 - X1 - Y1 - X2
Сопротивление по координате Y в пределах 250 Ом
Сопротивление по координате X в пределах 1080 Ом
 Проверка резистивного тачскрина (69.63 Kb) |
