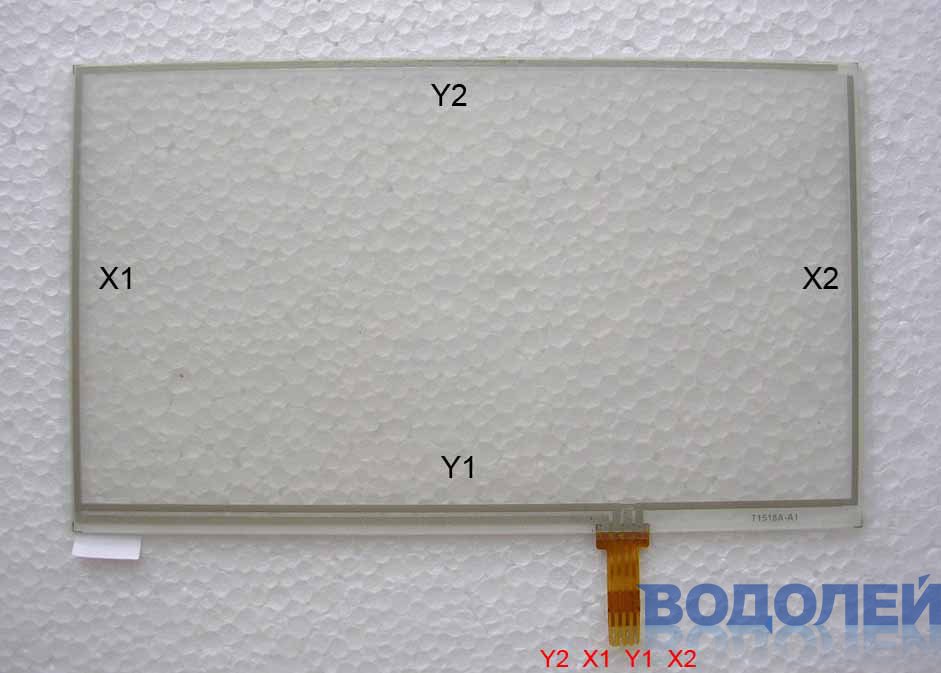

Сенсорная панель Touchscreen (6,0") T1518B (140,5 х 83,2 мм)

Диагональ:6,0''
Координаты:Y2-X1-Y1-X2
Место шлейфа:Снизу справа
Длина:140,4 мм
Ширина:83,2 мм
Высота:1,2 мм
Вес:25,0 г


С клеевой лентой по периметру
Аналог: LFTP-019-6
Длина шлейфа - 20 мм / Шаг - 1,25 мм  (под пайку)
Расположение шлейфа - снизу, 97 - ш - 43,5 (мм)
Размер сенсора: 140,5 х 83,2 х 1,2 мм
Видимая область: 136 х 76 мм
Активная область: 135 х 75 мм
Применение: GPS, Авто DVD-плеер...



 Ш4Я4С2
-----------------------------------------------------------------------------------------

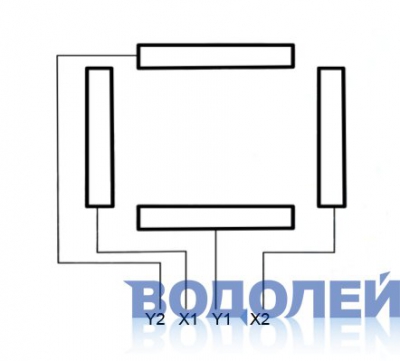

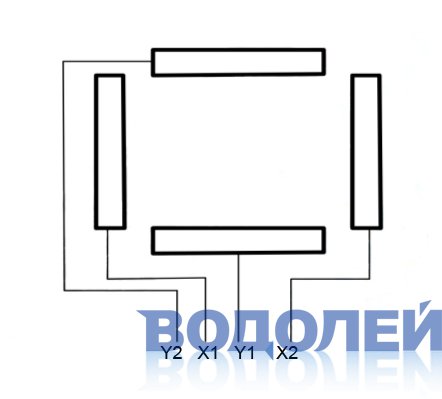

Чередование контактов на шлейфе: Y2 - X1 - Y1 - X2
-----------------------------------------------------------------------------------------


После замены требуется калибровка !


Сопротивление X / Y:  ~ 700 / ~ 300 Ом



Сенсорная панель Touchscreen (6,0) T1518B (140,5 х 83,2 мм)


Проверка резистивного тачскрина (69.63 Kb)
