Сенсорная панель Touchscreen (7,0") 58 XZX (161 х 94 мм)
| Диагональ: | 7,0'' |
|---|---|
| Координаты: | X1-Y1-X2-Y2 |
| Место шлейфа: | Снизу в центре |
| Длина: | 161,0 мм |
| Ширина: | 94,0 мм |
| Высота: | 1,2 мм |
| Вес: | 45,0 г |
| Остаток: | 1 шт |
C клеевым слоем по периметру
Длина шлейфа - 30 мм
Ширина шлейфа - 5 мм / Шаг - 1,0 мм / Под пайку
Расположение шлейфа - снизу, 76 - ш - 85 (мм)
Размер сенсора: 161 х 94 мм
Видимая область: 158 х 89 мм
Активная область: 156.5 х 88 мм
Применение: GPS, Авто DVD-плеер...
Ш3Я4С2
Шлейф имеет шаг контактов 1,0 мм, исполнение - под пайку.
Расположение контактов шлейфа - вниз от рабочей поверхности сенсорной панели.

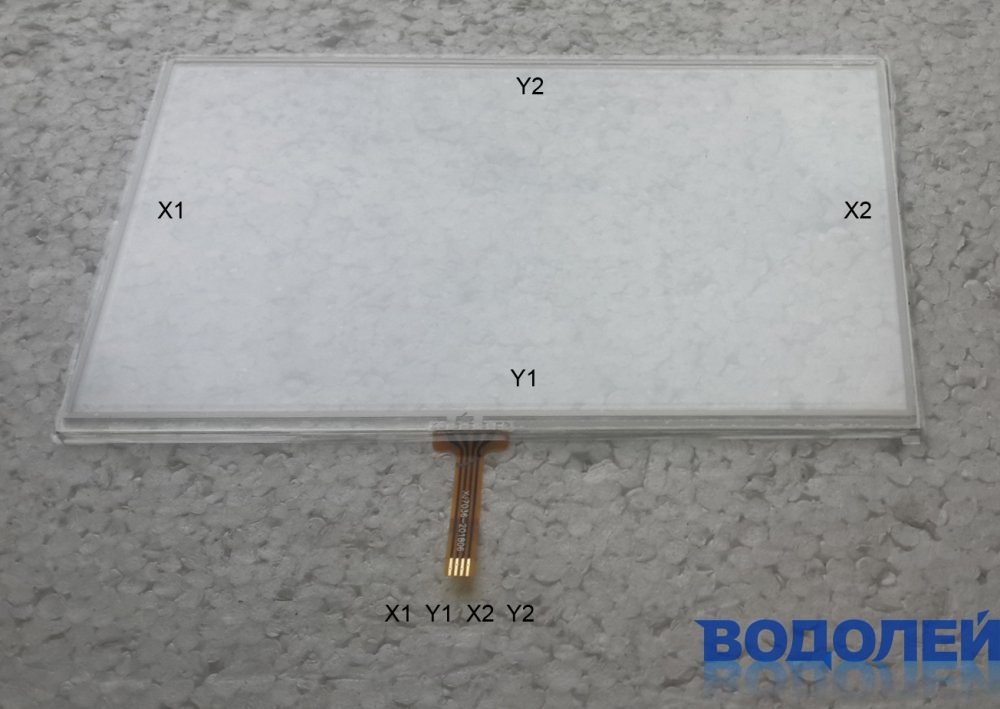

Чередование контактов на шлейфе: X1 - Y1 - X2 - Y2
Сопротивление по координате Y в пределах ~ 240 Ом
Сопротивление по координате X в пределах ~ 800 Ом
 Проверка резистивного тачскрина (69.63 Kb) |
