Сенсорная панель Touchscreen (6,2") ST-06206 (155 х 88 мм)
| Диагональ: | 6,0'' |
|---|---|
| Координаты: | X1-Y1-X2-Y2 |
| Место шлейфа: | Снизу слева |
| Длина: | 155,0 мм |
| Ширина: | 88,0 мм |
| Высота: | 1,2 мм |
| Вес: | 42,0 г |
Длина шлейфа - 80 мм / Шаг - 1,0 мм
Расположение шлейфа - снизу, 53 - ш - 102 (мм)
Размер сенсора: 155 х 88 х 1,5 мм
Видимая область: 145 х 80 мм
Активная область: 135 х 73 мм
Применение: GPS, Автомагнитолы...
Ш4Я1С1
Шлейф имеет шаг контактов 1,0 мм и сделан под разъем на плате.
Расположение контактов шлейфа - вниз от рабочей поверхности сенсорной панели.

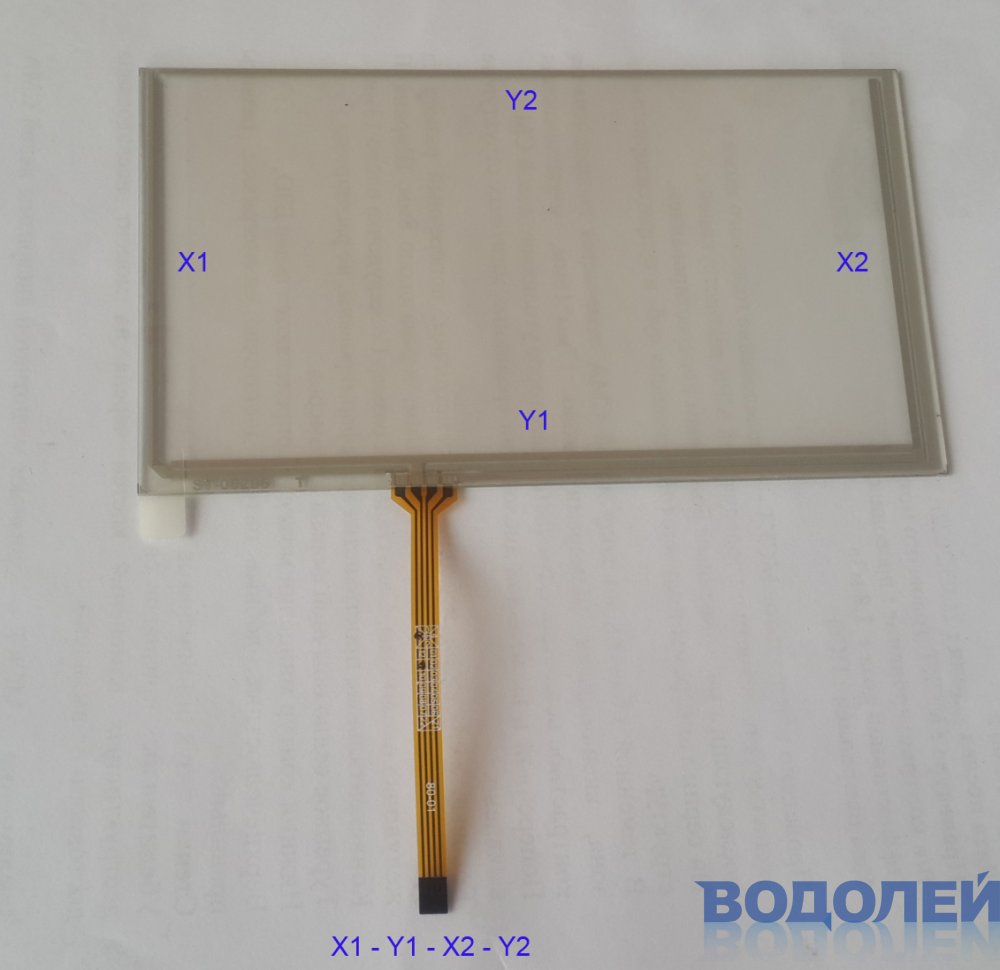

Чередование контактов на шлейфе: X1 - Y1 - X2 - Y2
Сопротивление по координате Y в пределах 240 Ом
Сопротивление по координате X в пределах 640...800 Ом
