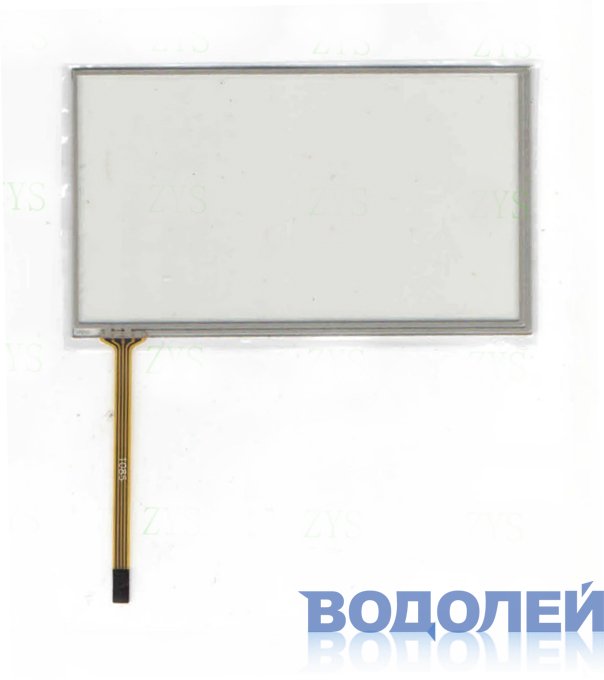

Сенсорная панель Touchscreen (5,4") TPM5802 (136 х 80 мм)
| Диагональ: | 6,0'' |
|---|---|
| Координаты: | X1-Y1-X2-Y2 |
| Место шлейфа: | Снизу слева |
| Длина: | 136,0 мм |
| Ширина: | 80,0 мм |
| Вес: | 35,0 г |
Длина шлейфа - 80 мм / Шаг - 1,0 мм (контакты вниз)
Расположение шлейфа - снизу, 15 - ш - 121 (мм)
Размер сенсора: 136 х 80 х 1,5 мм
Видимая область: 131 х 74 мм
Активная область: 130 х 78 мм
Применение: GPS, Автомагнитолы...
Ш4Я2С3
Шлейф имеет шаг контактов 1,0 мм и сделан под разъем на плате.
Расположение контактов шлейфа - вниз от рабочей поверхности сенсорной панели.
Чередование контактов на шлейфе: X1 - Y1 - X2 - Y2
Сопротивление по координате Y в пределах 190 - 210 Ом
Сопротивление по координате X в пределах 800 - 1070 Ом
Нет на складе
Задать вопрос
 Проверка резистивного тачскрина (69.63 Kb) |
