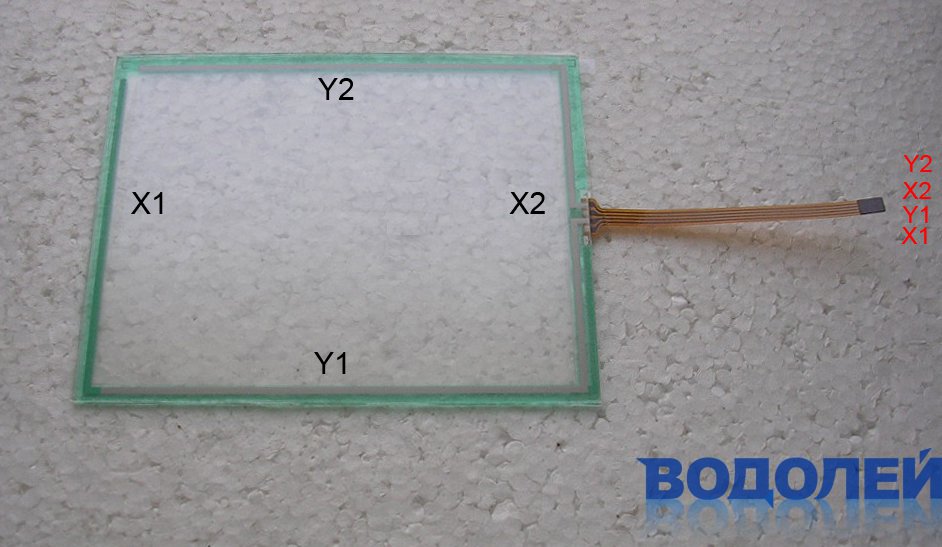

Сенсорная панель Touchscreen (5,7") 132,4 х 104,8 мм
| Бренд: | Konica |
|---|---|
| Диагональ: | 6,0'' |
| Координаты: | X1-Y1-X2-Y2 |
| Место шлейфа: | Сбоку |
| Длина: | 132,4 мм |
| Ширина: | 104,8 мм |
| Высота: | 1,6 мм |
| Вес: | 45,0 г |
C клеевым слоем по периметру
Длина шлейфа - 80 мм (контакты вниз)
Ширина шлейфа - 5 мм / Шаг - 1,0 мм
Расположение шлейфа - слева, 52,4 - ш - 52,4 (мм)
Размер сенсора: 132,4 х 104,8 х 1,6 мм
Видимая область: 123 х 95 мм
Активная область: 117 х 87 мм
Применение: Станки / Промоборудование
Copier Konica Minolta Bh200 / 260 / 250 / 350 / 280 / 362
Шлейф имеет шаг контактов 1,0 мм и сделан под разъем на плате.
Расположение контактов шлейфа - вниз от рабочей поверхности сенсорной панели.

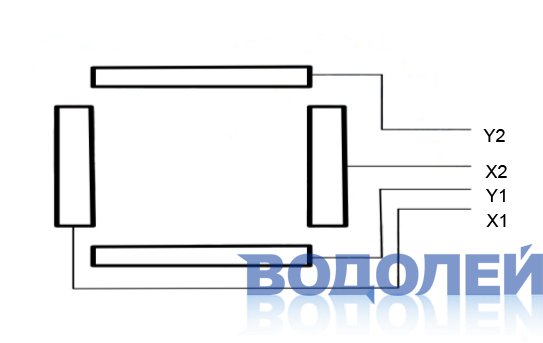

Чередование контактов на шлейфе: X1 - Y1 - X2 - Y2
Сопротивление по координате Y в пределах 290...320 Ом
Сопротивление по координате X в пределах 480...680 Ом
