Сенсорная панель Touchscreen (7,3") TPM8042 (170 х 108 мм)

Диагональ:7,0''
Координаты:X1-Y1-X2-Y2
Место шлейфа:Снизу слева
Длина:170,0 мм
Ширина:108,0 мм
Высота:1,4 мм
Вес:56,0 г


Длина шлейфа - 55...60 мм
Расположение шлейфа: 43 - ш - 127 мм
Размер сенсора: 170 х 108 х 1,4 мм
Видимая область: 165 х 98 мм
Активная область: 163.5 х 97 мм
Аналог: M7401A
Применение: Автомагнитолы, автонавигаторы.
Модель: TOYOTA  BT009A / LEXUS 350

  Ш3Я3С4

Совместим с панелью 8219KG (Lexus 350)

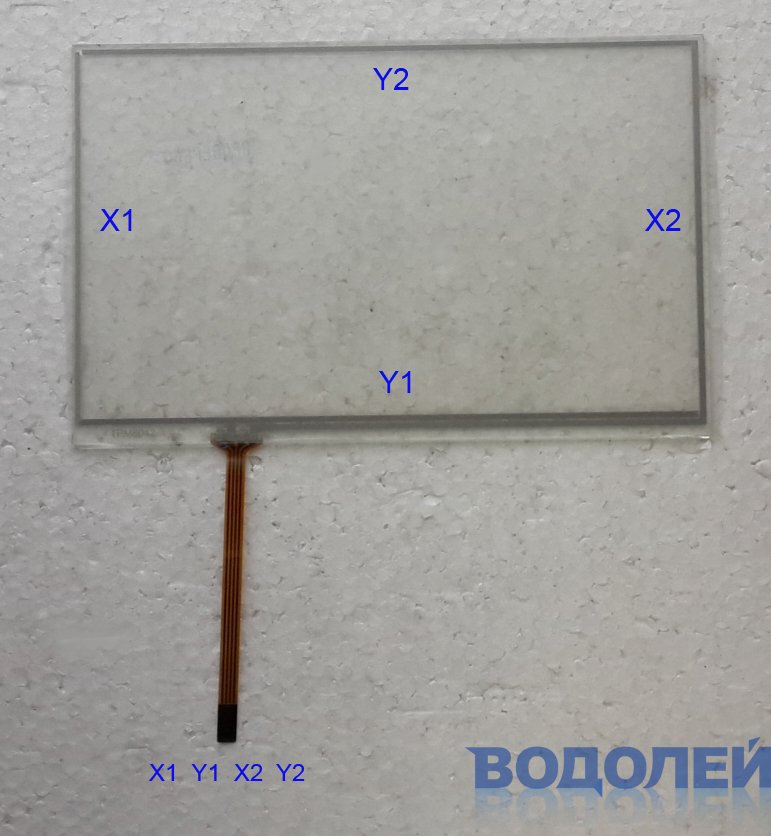

Чередование контактов на шлейфе: X1 - Y1 - X2 - Y2

Сопротивление по координате Y в пределах 400 Ом
Сопротивление по координате X в пределах 750 Ом

Сенсорная панель Touchscreen (7,3) TPM8042 (170 х 108 мм)



Проверка резистивного тачскрина (69.63 Kb)
