Сенсорная панель Touchscreen M2-1104 (5,7") 127,5 х 100 мм
| Диагональ: | 6,0'' |
|---|---|
| Координаты: | X1-Y2-X2-Y1 |
| Место шлейфа: | Сбоку |
| Длина: | 127,5 мм |
| Ширина: | 100,0 мм |
| Высота: | 1,5 мм |
| Вес: | 50,0 г |
Длина шлейфа - 110 мм (контакты вниз)
Ширина шлейфа - 5 мм / Шаг - 1,0 мм
Расположение шлейфа - справа сбоку, 90 - ш - 10 (мм)
Размер сенсора: 127,5 х 100 х 1,5 мм
Видимая область: 120 х 95 мм
Активная область: 119 х 94 мм
Применение: Станки / Промоборудование
Шлейф имеет шаг контактов 1,0 мм и сделан под разъем на плате.
Расположение контактов шлейфа - вниз от рабочей поверхности сенсорной панели.

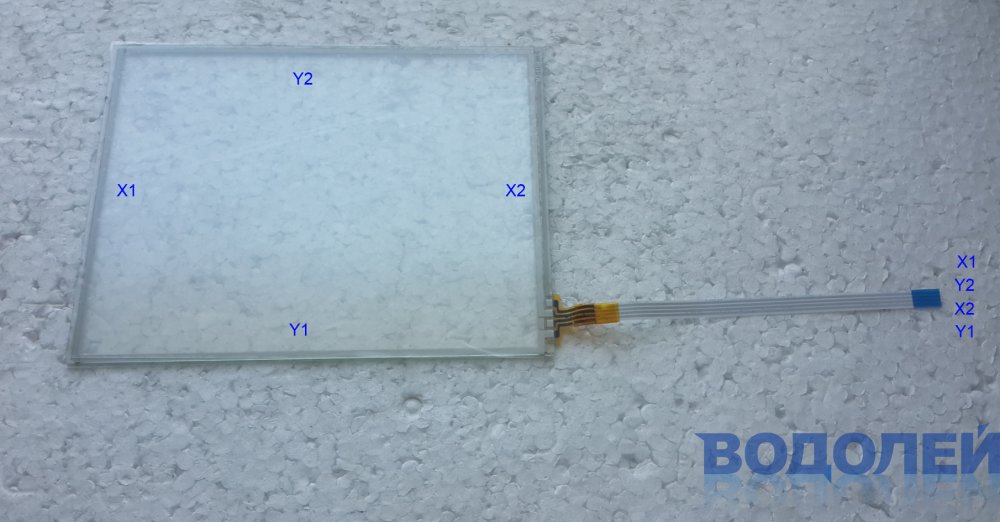

Чередование контактов на шлейфе: X1 - Y2 - X2 - Y1
Сопротивление по координате Y в пределах 350...400 Ом
Сопротивление по координате X в пределах 480...550 Ом
 Проверка резистивного тачскрина (69.63 Kb) |
