Сенсорная панель Touchscreen (8,1") 8061 (181 х 140 мм)

Диагональ:8,0''
Координаты:X1-Y1-X2-Y2
Длина:181,0 мм
Ширина:140,0 мм
Высота:1,5 мм
Вес:70,0 г


Длина шлейфа - 80 мм
Ширина шлейфа - 5 мм / Шаг - 1,0 мм
Расположение шлейфа - снизу, 91 - ш - 90 (мм)
Размер сенсора: 181 х 140 х 1,5 мм
Видимая область: 166,5 х 126,5 мм
Активная область: 161 х 121 мм
Применение: GPS, AvtoDVD, Планшеты, E-book


Маркировка аналога на стекле: 8061 / Шлейф - 92 мм

Шлейф имеет шаг контактов 1,0 мм и сделан под разъем на плате.
Расположение контактов шлейфа - вниз от рабочей поверхности сенсорной панели.

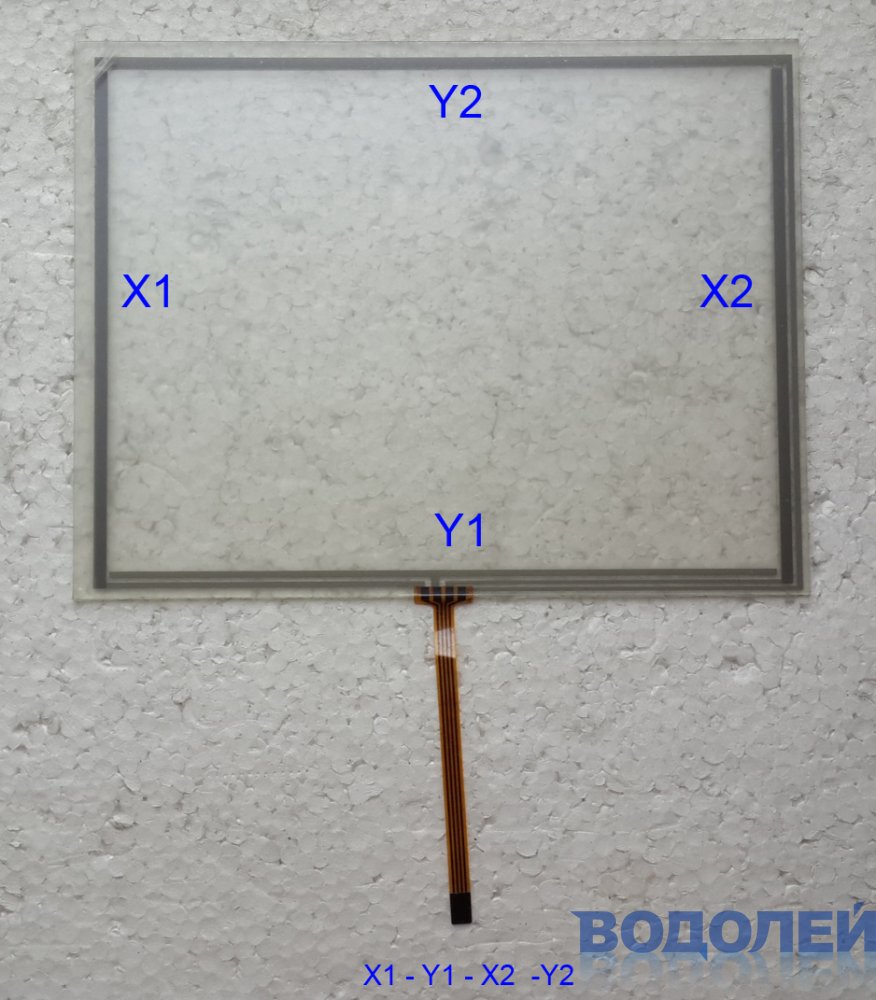

Порядок чередования контактов шлейфа: X1 - Y1 - X2 - Y2

Сопротивление по координате Y  в пределах 380 Ом
Сопротивление по координате X  в пределах 600 Ом

Сенсорная панель Touchscreen (8,1) 8061 (181 х 140 мм)



Проверка резистивного тачскрина (69.63 Kb)
