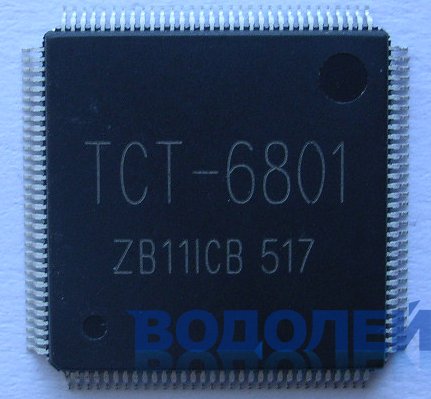

Микросхема TCT-6801 (QFP-128)
| Бренд: | SEGA MD2 |
|---|---|
| Тип: | М/схемы для SEGA MD2 |
| Напряжение: | 3,5V |
| Корпус: | QFP |
| Функция: | Мультипроцессор |
Мультипроцессор SEGA-MD2
В чип интегрированы процессоры MC68000 и Z80, графический процессор, музыкальный сопроцессор, память для работы музыкального сопроцессора 8К, видеопамять, системная память 2х32К, а также контроллер шины управления и контроллер портов джойстиков. Интегрирован узел системного сброса на операционном усилителе.
Для полноценной работы чипа необходимы лишь стабилизатор напряжения 7805 и ОУ для усиления звука.
Для работы самого чипа используется дополнительный отдельный стабилизатор на 3,5 вольт.
Переключатель АВ изменяет напряжение на выводах гребенки для работы разных картриджей; либо 5 вольт, либо 3,5 вольт.
Выводы 34 и 35 используются для переключения комбинаций O/P - O/N - J/N - J/P
