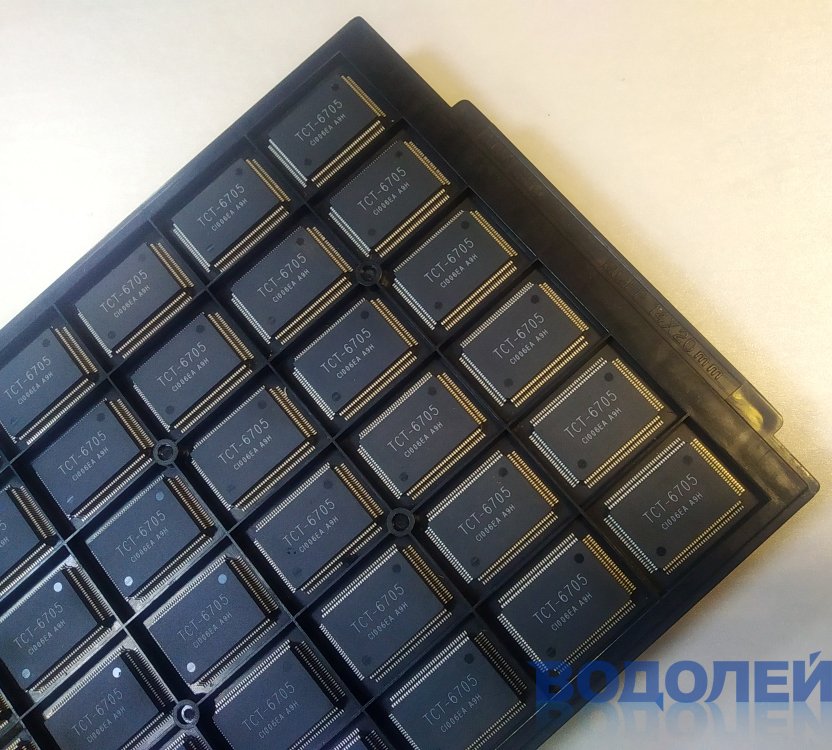

Микросхема TCT-6705 (QFP-128)
Бренд: | SEGA MD2 |
---|---|
Тип: | М/схемы для SEGA MD2 |
Корпус: | QFP |
Функция: | Мультипроцессор |
Вес: | 2,0 г |
Мультипроцессор SEGA-MD2
В чип интегрированы процессоры MC68000 и Z80, графический процессор, музыкальный сопроцессор, память для работы музыкального сопроцессора 8К, видеопамять, системная память 2х32К, а также контроллер шины управления и контроллер портов джойстиков. Интегрирован узел системного сброса на операционном усилителе.
Для полноценной работы чипа необходимы лишь стабилизатор напряжения 7805 и ОУ для усиления звука.
