Микросхемы

Тип:	ALU TV-AM-FM АЦП / ЦАП Аналоговые м/схемы Генераторы Декодеры Дешифраторы Драйверы Коммутаторы Компараторы Контроллеры питания Логические м/схемы М/схемы для PlayStation М/схемы для SEGA DC М/схемы для SEGA MD2 М/схемы обработки видео Микроконтроллеры Микропроцессоры Микросхемы памяти Мультиплексоры Оптопары Преобразователи Процессоры Dendy Регистры Регуляторы уровня Стабилизаторы напряжения Сумматоры Счетчики Таймеры Транзисторные сборки Триггеры Усилители НЧ ШИМ / DC-DC - контроллеры Шинные формирователи Шифраторы Прочие
Корпус:	QFP
Функция:	Процессор
Список Галерея Сортировать: Бренд: Наличие:

всего: 11

Название / Описание		Цена, руб

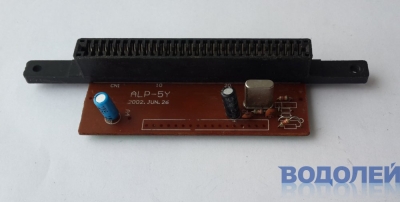

Процессор ALP-5Y ALP-5Y С полным набором сигналов, подходит для клавишных Dendy. VCC соответствует P - Power Input (+5V) REST соответствует RES - Сброс G - GND (Общий провод питания) SCK2 соответствует CK2 - сигнал управления Joystick 2 SCK1 соответствует CK1 - сигнал управления Joystick 1 P2D0 / P1D0 соответствуют D002 / D001 - выходные сигналы Joystick 2 и Joystick 1 OUT0 соответствует PL - общий синхросигнал для джойстиков P2D3 соответствует D3 - вход пистолета P2D4 соответствует D4 - кнопка курка пистолета Свободные выводы используются для управления клавиатурой! подробнее...		400,00 Нет на складе Сравнить Перейти к сравнению
Процессор DW-MH-3 Для Dendy с клавиатурой (Выводы сбоку) VCC +5V подробнее...		400,00 Нет на складе Сравнить Перейти к сравнению

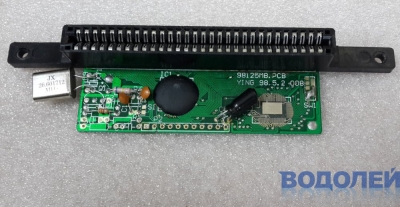

Процессор 98125MB Разводка контактов на разъеме процессора P2 (вид сверху); ----------------------------------------------------------------------------------------------------------------------- P / + / CK2 / D4 / PL / D3 / CK1 / D02 / D01 / RES / G NC - No connect / P - Power Input (+5V) / + - Power Out / RES - Сброс / G - GND D02 - вход Joystick 2 / D01 - вход Joystick 1 CK2 / CK1 - сигналы управления Joystick 2 и Joystick 1 PL - общий синхросигнал для джойстиков D3 - вход пистолета / D4 - кнопка курка пистолета Разводка контактов на разъеме процессора P3 (вид сверху); V / G / A / P подробнее...		350,00 Не поставляется Сравнить Перейти к сравнению

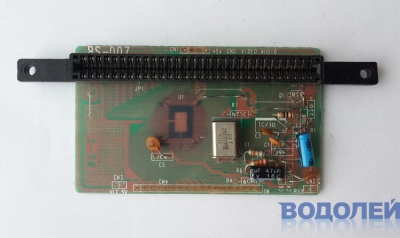

Процессор BS-007 BS-007 С полным набором сигналов, подходит для клавишных Dendy Имеются перемычки для перевода в режим NTSC Раздельно выведены три канала звука. подробнее...		500,00 Не поставляется Сравнить Перейти к сравнению
Процессор UM6561 подробнее...		500,00 Не поставляется Есть аналог Сравнить Перейти к сравнению Аналог: Процессор ZW-MB-1

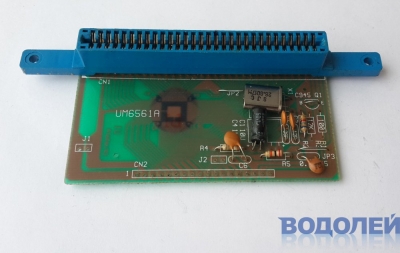

Процессор UM6561A UM6561A С полным набором сигналов, подходит для клавишных Dendy Раздельно выведены три канала звука. подробнее...		500,00 Не поставляется Сравнить Перейти к сравнению

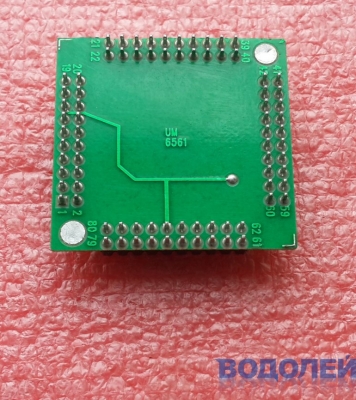

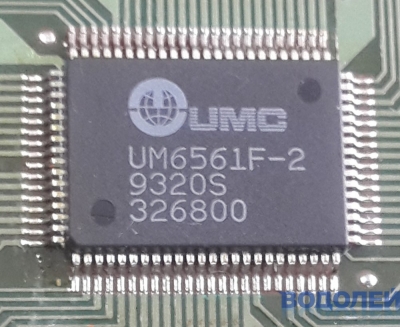

Процессор UM6561F-2 (PQFP-80) UM6561F-2 подробнее...		500,00 Не поставляется Сравнить Перейти к сравнению

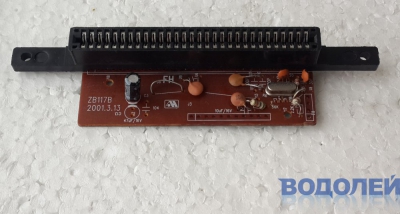

Процессор ZB117B Процессор ZB117B / Новый, со шлейфами Разводка контактов на системном разъеме процессора (вид сверху со стороны деталей); ------------------------------------------------------------------------------------------------------------------------------- P / + / CK2 / D4 / PL / D3 / CK1 / D02 / D01 / RES / G P - Power Input (+5V) / + - Power Out / RES - Сброс / G - GND D02 - вход Joystick 2 / D01 - вход Joystick 1 CK2 / CK1 - сигналы управления Joystick 2 и Joystick 1 PL - общий синхросигнал для джойстиков D3 - вход пистолета / D4 - кнопка курка пистолета Разводка контактов на правом боковом разъеме процессора (сверху вниз, со стороны деталей); A / V / G / P ---------------------------------------------------------------------------------------------------------- A - Audio (электрически соединен с контактами 15 и 16 на верхней части гребенки) V - Video G - GND P - Power Input (+5V) Возможность переключения в режим NTSC (только с заменой кварца) подробнее...		350,00 Не поставляется Сравнить Перейти к сравнению
Процессор ZB197 TF4289 Разводка контактов на системном разъеме процессора (вид сверху со стороны монтажа); ------------------------------------------------------------------------------------------------------------------------------- P / + / CK2 / D4 / PL / D3 / CK1 / D02 / D01 / RES / G P - Power Input (+5V) / + - Power Out / RES - Сброс / G - GND D02 - вход Joystick 2 / D01 - вход Joystick 1 CK2 / CK1 - сигналы управления Joystick 2 и Joystick 1 PL - общий синхросигнал для джойстиков D3 - вход пистолета / D4 - кнопка курка пистолета Разводка контактов на разъеме процессора J4 (сверху вниз); A / V / G / P ---------------------------------------------------------------------------------------------------------- A - Audio / V - Video / G - GND / P - Power Input (+5V) подробнее...		350,00 Не поставляется Сравнить Перейти к сравнению

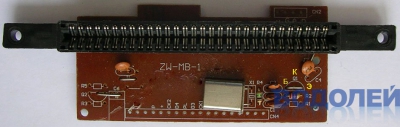

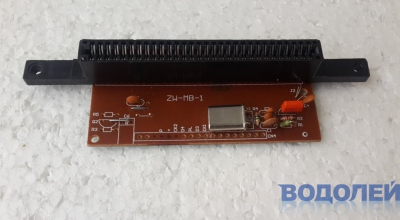

Процессор ZW-MB-1 Разводка контактов на разъеме процессора CN1 (вид сверху); ----------------------------------------------------------------------------------------------------------------------- NC / NC / NC / P / + / CK2 / D4 / PL / D3 / CK1 / D02 / D01 / RES / G / A / V / NC / NC NC - No connect / P - Power Input (+5V) / + - Power Out / RES - Сброс / G - GND D02 - вход Joystick 2 / D01 - вход Joystick 1 CK2 / CK1 - сигналы управления Joystick 2 и Joystick 1 PL - общий синхросигнал для джойстиков D3 - вход пистолета / D4 - кнопка курка пистолета Разводка контактов на разъеме процессора CN2 (вид сверху); V / G / A / P (Эти сигналы продублированы на разъеме CN1) ---------------------------------------------------------------------------------------------------------- V - Video / G - GND / A - Audio / P - Power Input (+5V) (Выход "Аудио" электрически соединен с контактом 15 на верхней части гребенки) Возможность переключения в режим NTSC (только с заменой кварца) подробнее...		400,00 Не поставляется Сравнить Перейти к сравнению
Процессор ZW-MB-1 (Mode) Разводка контактов на разъеме процессора CN1 (вид сверху); ----------------------------------------------------------------------------------------------------------------------- NC / NC / NC / P / + / CK2 / D4 / PL / D3 / CK1 / D02 / D01 / RES / G / A / V / NC / NC NC - No connect / P - Power Input (+5V) / + - Power Out / RES - Сброс / G - GND CK2 - вход Joystick 2 / CK1 - вход Joystick 1 D002 / D001 - сигналы управления Joystick 2 и Joystick 1 PL - общий синхросигнал для джойстиков D3 - вход пистолета / D4 - кнопка курка пистолета Разводка контактов на разъеме процессора CN2 (вид сверху); V / G / A / P (Эти сигналы продублированы на разъеме CN1) ---------------------------------------------------------------------------------------------------------- V - Video / G - GND / A - Audio / P - Power Input (+5V) В процессор добавлен каскад для согласования НЧ-видеосигнала с различными типами телевизоров! Возможность переключения в режим NTSC (только с заменой кварца) подробнее...		450,00 Не поставляется Сравнить Перейти к сравнению
