Микросхема К155ИД11 (DIP-16)
| Тип: | Дешифраторы |
|---|---|
| Тип: | ТТЛ |
| Вес: | 0,5 г |
Дешифратор на 3 входа и 8 выходов для управления шкалой заполнения.
Аналогов не имеет.

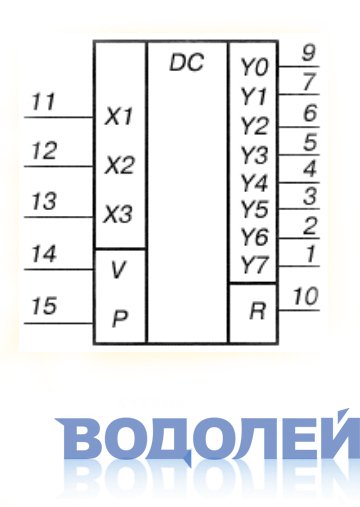

Назначение выводов
1 - выход 7; 2 - выход 6;
3 - выход 5; 4 - выход 4;
5 - выход 3; 6 - выход 2;
7 - выход 1; 8 - общий;
9 - выход 0; 10 - выход "перенос";
11 - вход 1; 12 - вход 2;
13 - вход 3; 14 - вход "запрет";
15 - вход "перенос";
16 - напряжение питания;
Электрические параметры
1 Номинальное напряжение питания 5 В plus minus 5 %
2 Выходное напряжение низкого уровня не более 0,4 В
3 Выходное напряжение высокого уровня 1,4...2,2 В
4 Входной ток низкого уровня не более -1,6 мА
5 Входной ток высокого уровня не более 0,04 мА
6 Напряжение на антизвонном диоде не менее -1,5 В
7 Ток потребления не более 140 мА
8 Входной пробивной ток не более 1 мА
9 Ток утечки на выходе не более -0,3 мА
10 Выходной ток высокого уровня не более 0,3 мА
11 Потребляемая статическая мощность не более 735 мВт
