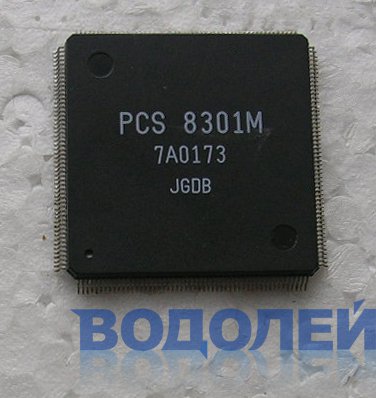

Микросхема PCS 8301M (QFP-208)
| Тип: | М/схемы для SEGA MD2 |
|---|---|
| Корпус: | QFP |
| Функция: | Мультипроцессор |
| Вес: | 5,0 г |
Мультипроцессор SEGA-MD2
Есть встроенный видеокодер с композитным видеосигналом на выводе 109, также имеются выходные сигналы RGB (выводы 35,36,37), сигналы цветности (131) и синхронизации (42).
Выходы звукового стереосигнала - выводы 55 (L) и 56 (R), сигнал эффектов - вывод 178..
Сигнал тактовой частоты для МС68000 - вывод 130, для микропроцессора Z80 - тактовый сигнал на выводе 132.
В чип интегрированы графический процессор с видеокодером, музыкальный сопроцессор, а также контроллер шины управления и контроллер портов джойстиков.
Для полноценной работы чипа необходимы процессоры MC68000 и Z80, видеопамять, системная память 2х32К и память для работы музыкального сопроцессора 8К.
