Процессор DW-MH-3
| Бренд: | Dendy |
|---|---|
| Тип: | Процессоры Dendy |
| Функция: | Процессор |
| Длина: | 92,0 мм |
| Ширина: | 36,0 мм |
| Высота: | 20,0 мм |
| Вес: | 19,0 г |
Для Dendy с клавиатурой (Выводы сбоку)

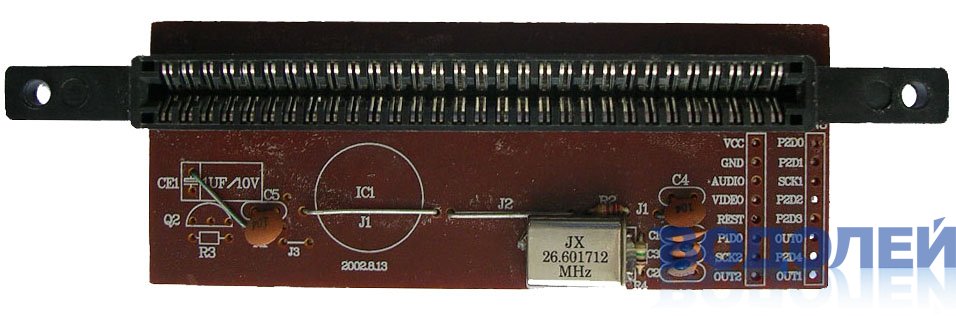

VCC +5V
Разводка контактов в соответствии с сигналами процессора ZW-MB-1
---------------------------------------------------------------------------------------------------------------------------

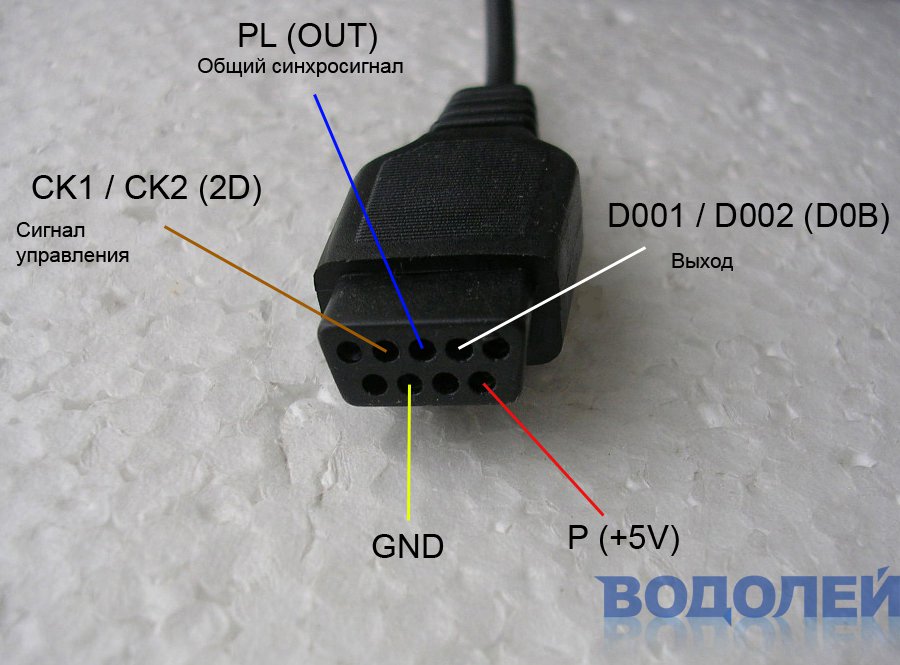

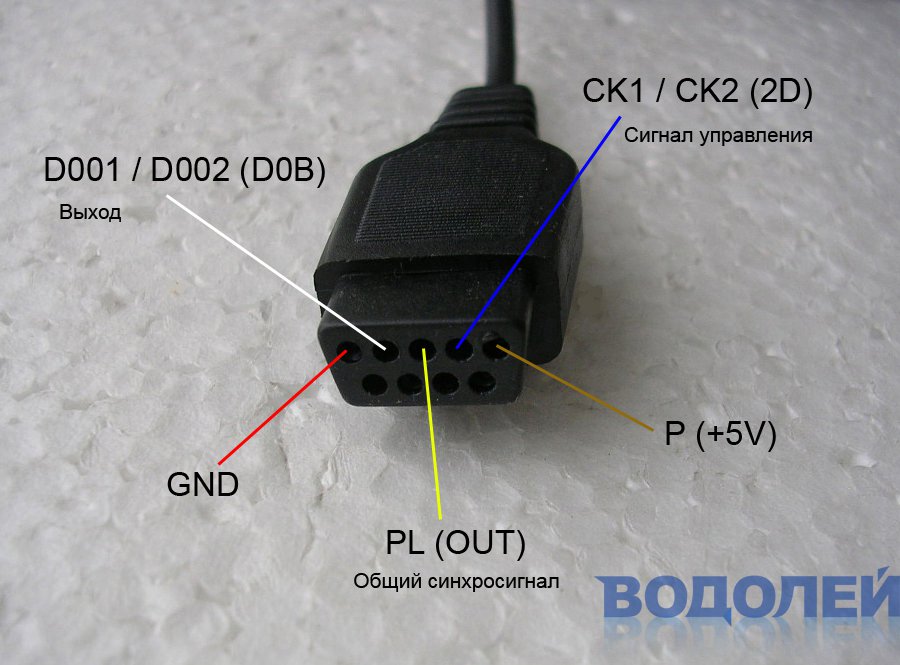

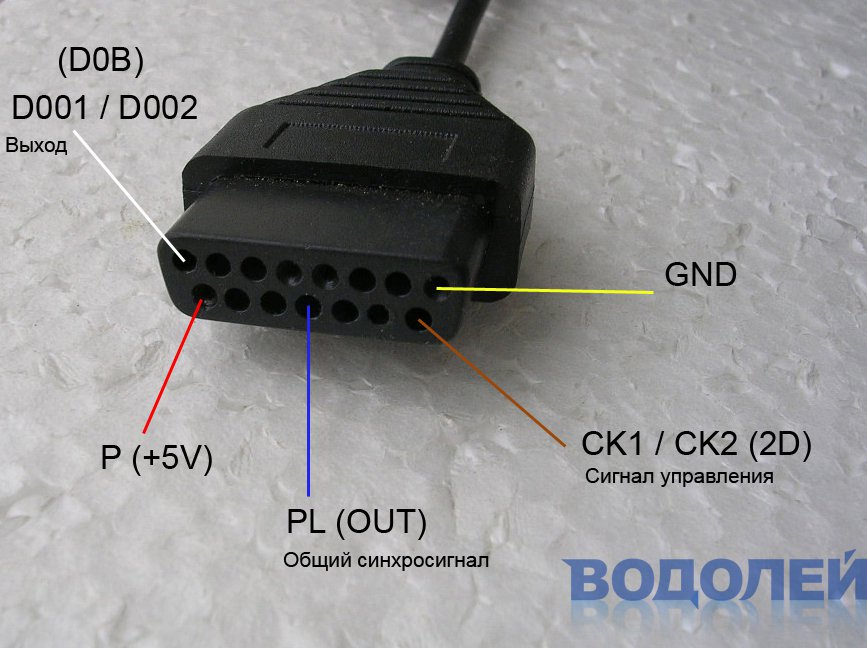

VCC соответствует P - Power Input (+5V)
REST соответствует RES - Сброс
G - GND
SCK2 соответствует CK2 - вход Joystick 2
SCK1 соответствует CK1 - вход Joystick 1
P2D0 / P1D0 соответствуют D002 / D001 - сигналы управления Joystick 2 и Joystick 1
OUT0 соответствует PL - общий синхросигнал для джойстиков
P2D3 соответствует D3 - вход пистолета
P2D4 соответствует D4 - кнопка курка пистолета
Сигналы OUT1 / OUT2 / P2D1 / P2D2 используются для управления клавиатурой.

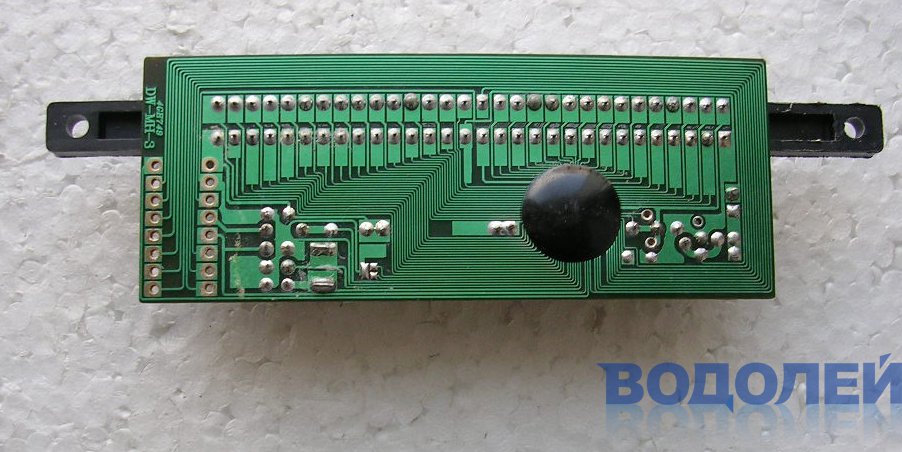

Снизу имеются перемычки для перевода в режим NTSC (с заменой кварца)
