Процессор ALP-5Y
| Бренд: | Dendy |
|---|---|
| Тип: | Процессоры Dendy |
| Вес: | 15,0 г |

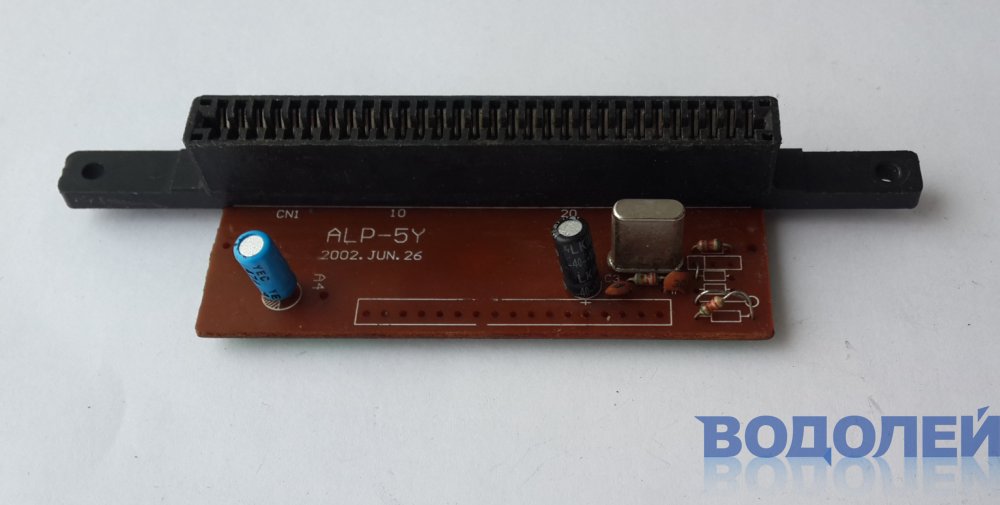

ALP-5Y
С полным набором сигналов, подходит для клавишных Dendy.

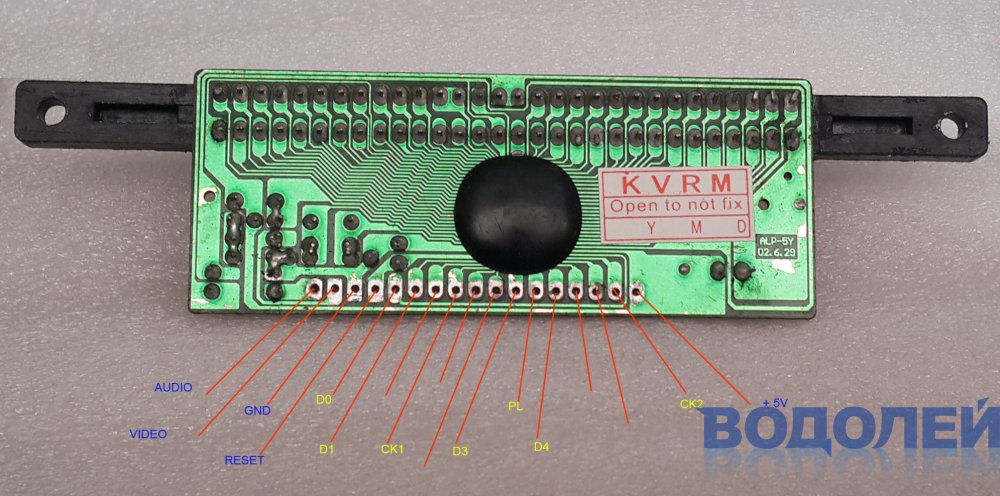

VCC соответствует P - Power Input (+5V)
REST соответствует RES - Сброс
G - GND (Общий провод питания)
SCK2 соответствует CK2 - сигнал управления Joystick 2
SCK1 соответствует CK1 - сигнал управления Joystick 1
P2D0 / P1D0 соответствуют D002 / D001 - выходные сигналы Joystick 2 и Joystick 1
OUT0 соответствует PL - общий синхросигнал для джойстиков
P2D3 соответствует D3 - вход пистолета
P2D4 соответствует D4 - кнопка курка пистолета
Свободные выводы используются для управления клавиатурой!
Ш5Д3П1
Нет на складе
